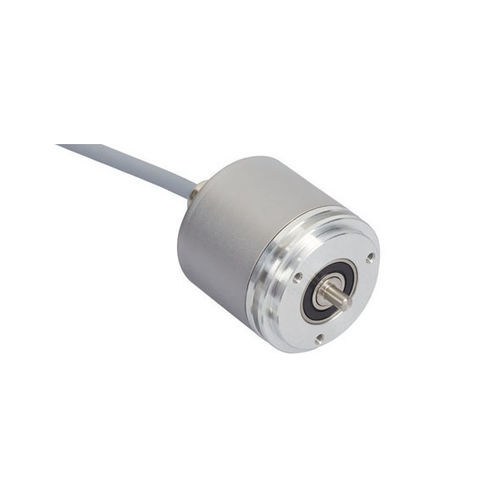

Инкрементальный датчик угла поворота UTD-IPT00-XXXXX-YA10-CAW

магнитныйсо сплошным валомс синхронным фланцем

Обзор продукта
Программируемый инкрементный энкодер POSITAL IXARC UTD-IPT00-XXXXX-YA10-CAW с цельным валом ø6 мм с двусторонней плоскостью, синхро-фланцем Ø58 мм и переключаемыми выходами RS422 (TTL) или Push-Pull (HTL). Защита вала IP65; корпус IP66/IP67.

Интерфейс
Интерфейс: программируемый инкрементный. Функции программирования: PPR 1–32768, выбор типа выхода, направление счёта. Настройка через UBIFAST Configuration Tool (версия 1.6.10 или новее). При требовании PPR >16384 соответствующие настройки и дополнительные правки должны быть выполнены на производстве.

Выходы
Драйвер выхода: RS422 (TTL) или Push-Pull (HTL). Push-Pull высокий уровень: >4 В (@4.75–9 В питания) или >V-3 В (@9–30 В). Низкий уровень: <0,5 В. Максимальная частотная реакция: 1 МГц. Максимальный коммутационный ток: 50 мА на канал.

Электрические данные
Напряжение питания: 4,75–30 VDC. Потребляемый ток: ≤60 mA @5 V, ≤30 mA @10 V, ≤25 mA @24 V. Потребляемая мощность ≤1,0 W. Время запуска <1 с. Минимальное сопротивление нагрузки: 120 Ω. Защита от обратной полярности и короткого замыкания. EMC: DIN EN 61000-6-4 / DIN EN 61000-6-2. MTTF: 280 years @40 °C.

Датчик
Технология: магнитная. Точность (INL): ±0,0878° (≤12 бит). Стандартное направление сигнала: вращение вала по часовой стрелке (вид спереди на вал). Скважность: 180° ±12° (скорость >100 об/мин). Угол фазы: 90° ±6° (скорость >100 об/мин).

Эксплуатационные условия
Защита вала: IP65. Защита корпуса: IP66/IP67. Диапазон рабочих температур: при фиксированном креплении до -30 °C, при гибком креплении до -5 °C; макс. +80 °C. Влажность: 98% относительной влажности, без конденсата.

Механические данные
Корпус: сталь с жидким покрытием (RAL 9006) и катодной антикоррозийной защитой (>720 ч солевого тумана). Фланец: синхро-фланец Ø58 мм, алюминий. Вал: ø6 мм, цельный, двусторонняя плоскость, длина 10 мм, нержавеющая сталь V2A (1.4305/303). Максимальные нагрузки на вал: осевая 40 N, радиальная 110 N. Момент инерции ротора ≤30 gcm². Момент трения ≤3 Ncm @20 °C. Максимальная механическая скорость ≤12000 1/min. Ударная и вибрационная стойкость по стандартам EN. Длина 45,7 мм. Вес 250 г. Механический ресурс зависит от условий нагрузки.

Электрическое подключение
Ориентация подключения: осевая. Кабель: 1 м PVC, Ø6 мм, провод 0,14 mm² (AWG 26). Минимальный радиус изгиба: 46 мм в фиксированном монтаже, 61 мм при изгибе. Карта цветовых обозначений ниже.

Схема подключений (сигнал / цвет)
A: Green
/A: Yellow
B: Gray
/B: Pink
Z: Blue
/Z: Red
Power Supply: Brown
GND: White
Shielding: Shield

Сертификация
Одобрения: CE.

Жизненный цикл продукта
Статус продукта: New.

Характеристики / технические спецификации

• Модель: UTD-IPT00-XXXXX-YA10-CAW
• Бренд: POSITAL
• Тип: программируемый инкрементный энкодер (магнитный)
• Интерфейс: программируемый инкрементный, PPR 1–32768 (UBIFAST)
• Выходы: RS422 (TTL) или Push-Pull (HTL), до 1 МГц
• Питание: 4,75–30 VDC; мощность ≤1,0 W
• Защита: вал IP65; корпус IP66/IP67
• Вал: ø6 мм, цельный, двусторонняя плоскость, нерж. сталь V2A
• Фланец: синхро-фланец Ø58 мм, алюминий
• Рабочая температура: -30 °C до +80 °C
• Кабель: 1 м PVC, Ø6 мм, AWG 26
• MTTF: 280 years @40 °C
• Одобрения: CE
