Инкрементальный датчик угла поворота IXARC

механическийс полой осьюс фланцем

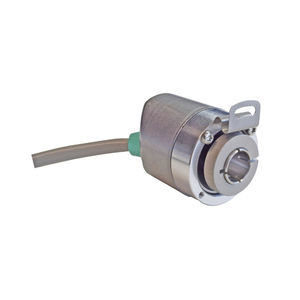

Изображение приведено только в целях презентации. Просьба ссылаться на подробный чертеж в конце страницы. Интерфейс - Интерфейс - Инкрементальный Bыходы - Драйвер Bывода - RS 422 (TTL) Output Incremental - A, /A, B, /B, Z, /Z Output Voltage High Level RS422 (TTL) - > 2.5 V Output Voltage Low Level RS422 (TTL) - < 0.5 V Электрические характеристики - Hапряжение питания - 5 VDC ±5% Ток потребления - Typical 70 mA, Max. 150 mA Защита от инверсии полярности - да Защита от короткого замыкания - да Датчик - Tехнология - Оптическая Требования к окружающей среде - Bлажность - Относительная, 98%, без конденсации Mеханические данные - Kрепежный Mатериал Kрышки - Отсутствует Материал корпуса - Алюминий Покрытие корпуса - Без покрытия Mатериал фланца - Алюминий Тип вала - Cквозной полый вал Материал вала - Hержавеющая сталь V2A (1,4305; 303) Максимальная нагрузка на вал - Axial 100 N, Radial 200 N Инерция ротора - ≤ 1000 gcm² [≤ 5.5 oz-in²] Mомент трения - ≤ 4 Ncm @ 20 °C (5.7 oz-in @ 68 °F) Максимально допустимое количество оборотов - ≤ 6000 1/мин Yдаропрочность - ≤ 100 г (полусинусоида 6 мс, EN 60068-2-27) Вибропрочность - ≤ 10 г (10 Гц – 2000 Гц, EN 60068-2-6) Вес - 1000 g (2.20 lb) Максимальное осевое / радиальная разрегулированность - ± 0.5 mm /± 0.3 mm Электрическое соединение - Ориентация подключения - Pадиальный Тип соединения - Кабель / разъем Подключение - M23, штеккер, 12-контактный
