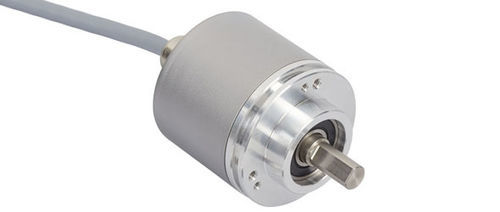

Инкрементальный датчик угла поворота UTD-IPT00-XXXXX-L060-AAW

магнитныйсо сплошным валомс фланцем

Обзор продукта
Программируемый инкрементальный энкодер POSITAL IXARC UTD-IPT00-XXXXX-L060-AAW обеспечивает настраиваемый PPR, выбираемые типы выходов (RS422/TTL или Push-Pull HTL), прижимной фланец ø58 мм и цельный вал из нержавеющей стали ø6 мм. Предназначен для промышленных применений с высокой частотной реакцией и классами защиты IP65/IP66.

Интерфейс
Программируемый инкрементальный интерфейс с диапазоном PPR 1–32768. Настраиваемые параметры: импульсы на оборот (PPR), тип выхода (Push-Pull HTL или RS422/TTL) и направление счёта. Конфигурация с помощью UBIFAST Configuration Tool (v1.6.10 или новее). Примечание: PPR >16384 требует заводской настройки при производстве.

Выходы
Выходной драйвер: RS422 (TTL) или Push-Pull (HTL). Максимальная частотная реакция до 1 MHz. Максимальный коммутационный ток 50 mA на канал. Типичные уровни: High >4 V, Low <0.5 V (см. диапазоны питания для уровней HTL).

Электрические данные
Питание 4.75–30 VDC. Потребление ≤60 mA @5 V, ≤30 mA @10 V, ≤25 mA @24 V. Мощность ≤1.0 W. Время запуска <1 s. Защита от переполюсовки и короткого замыкания. EMC: DIN EN 61000-6-4 / DIN EN 61000-6-2.

Датчик
Магнитная технология. Точность INL ±0.0878° (≤12 бит). Дефолтное направление: вращение в часовом направлении (вид со стороны вала). Скважность ≈180° ±12%, фазовый угол ≈90° ±6% при >100 RPM.

Эксплуатационные условия
Класс защиты вала IP65, корпуса IP66/IP67. Диапазон рабочих температур от -30 °C (фикс.) до +80 °C. Влажность до 98% RH без конденсата.

Механические данные
Корпус: сталь с жидким покрытием (RAL 9006 White Aluminium) и катодной антикоррозионной защитой (>720 ч). Фланец: прижимной ø58 мм (алюминий). Вал: цельный ø6 мм, длина 10 мм. Максимальные нагрузки на вал: осевая 40 N, радиальная 110 N. Длина 41,7 мм, вес 1275 г. Максимальная механическая скорость ≤12000 1/min. Удары и вибрации по EN 60068.

Электрическое подключение
Осьевой вывод кабеля, стандартная длина кабеля 10 м (PVC, Ø6 мм), сечение 0.14 mm² (AWG 26). Минимальный радиус изгиба: 46 мм фиксированно, 61 мм при сгибе.

Сертификация и жизненный цикл
Одобрение: CE. Состояние продукта: Новый.

Схема подключения (цвета)

• A → Green
• /A → Yellow
• B → Gray
• /B → Pink
• Z → Blue
• /Z → Red
• Power Supply → Brown
• GND → White
• Shielding → Shield

Примечания и документация
Диаграмма импульсов, чертежи и инструкции по конфигурации доступны на странице продукта. Для некоторых программируемых настроек требуется инструмент UBIFAST.

Технические характеристики

• Семейство продукта: POSITAL IXARC программируемый инкрементальный энкодер
• Модель: UTD-IPT00-XXXXX-L060-AAW
• Выходы: RS422 (TTL) или Push-Pull (HTL)
• Программируемый PPR: 1–32768 (PPR>16384 требует заводской настройки)
• Питание: 4.75–30 VDC
• Макс. частотная реакция: 1 MHz
• Защита: вал IP65, корпус IP66/IP67
• Вал: цельный ø6 мм, длина 10 мм, нержавеющая сталь
• Фланец: прижимной ø58 мм (алюминий)
• Кабель: осевой вывод 10 м PVC, Ø6 мм
