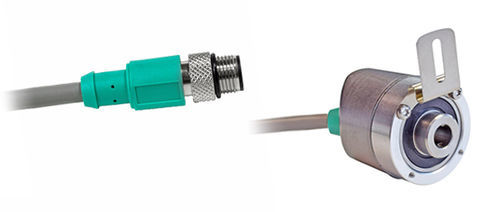

Инкрементальный датчик угла поворота UTD-IPT00-XXXXX-ARA0-0TQ

магнитный12 битовс полой осью

Обзор продукта
Программируемый инкрементальный энкодер POSITAL IXARC с выходами RS422 (TTL) или Push-Pull (HTL), глухой полый фланец Ø36 мм (A), глухой полый вал Ø6,35 мм (1/4"), класс защиты IP64/IP65.

Интерфейс
Интерфейс: программируемый инкрементальный энкодер
Функции программирования: PPR (1–32768), режим выхода, направление счёта
Программируемые выходы: Push-Pull (HTL) или RS422 (TTL)
Инструмент настройки: UBIFAST Configuration Tool (v1.6.10 или новее). PPR >16384 требует настройки на производстве.

Выходы
Выходной драйвер: RS422 (TTL) или Push-Pull (HTL)
Push-Pull (HTL) высокий уровень: >4 V @ 4,75–9 V; >V-3 V @ 9–30 V
Push-Pull (HTL) низкий уровень: <0,5 V
RS422 (TTL) высокий >4 V ; низкий <0,5 V
Макс. частотная реакция: 1 MHz
Макс. переключающий ток: 50 mA на канал

Электрические данные
Питание: 4,75–30 VDC
Потребление тока: ≤60 mA @5 V; ≤30 mA @10 V; ≤25 mA @24 V
Потребляемая мощность: ≤1,0 W
Время запуска: <1 s
Мин. сопротивление нагрузки: 120 Ω
Защита от обратной полярности и короткого замыкания: Да
EMC: излучение DIN EN 61000-6-4; помехоустойчивость DIN EN 61000-6-2
MTTF: 280 лет @40 °C

Датчик
Технология: магнитная
Точность (INL): ±0,0878° (≤12 бит)
Направление по умолчанию: вращение вала по часовой стрелке (вид спереди на вал) увеличивает счёт
Дежурный цикл: 180° ±12° (скорость >100 RPM)
Фазовый угол: 90° ±6° (скорость >100 RPM)

Экологические параметры
Степень защиты (вал/корпус): IP65
Рабочая температура: -30 °C (фикс.) / -5 °C (гибк.) до +80 °C
Влажность: до 98% RH, без конденсации

Механические данные
Корпус: сталь, оцинкованная; фланец: алюминий, blind hollow Ø36 mm (A)
Вал: глухой полый, глубина 18 мм, Ø6,35 мм (1/4"), нержавеющая сталь V2A
Трение: ≤3 Ncm @20 °C
Макс. механическая скорость: ≤6000 1/min
Устойчивость к удару: ≤100 g (полусинус 6 ms); постоянный удар ≤10 g (16 ms)
Устойчивость к вибрациям: ≤10 g (10–1000 Hz)
Длина: 50.2 mm; Масса: 405 g
Макс. несоосность (осевая/радиальная): статическая ±0,3 мм / ±0,5 мм; динамическая ±0,1 мм / ±0,2 мм

Электрическое подключение
Ориентация подключения: осевая / радиальная
Разъём: M12, штекер, 8 контактов, A-coding
Длина кабеля: 0.8 m (31")
Сечение провода: 0.14 mm² (AWG 26); материал: PVC; диаметр кабеля: 6 mm
Мин. радиус изгиба: 46 mm фикс.; 61 mm при гибке

Схема подключения (сигнал → разъём → контакт)
A → 1 → 3
/A → 1 → 4
B → 1 → 5
/B → 1 → 6
Z → 1 → 7
/Z → 1 → 8
Питание → 1 → 2
GND → 1 → 1

Сертификация и жизненный цикл
Сертификаты: CE, cULus
Жизненный цикл продукта: Новый

Аксессуары

• UBIFAST Configuration Tool (инструмент настройки/программирования)
• Счётчики/индикаторы AP20 (варианты)
• Счётчик DiMod (релейный выход)

Технические характеристики

• Модель: UTD-IPT00-XXXXX-ARA0-0TQ
• Тип: программируемый инкрементальный энкодер
• Выходы: RS422 (TTL) или Push-Pull (HTL)
• PPR: 1–32768 (для >16384 требуется настройка на производстве)
• Питание: 4,75–30 VDC; мощность ≤1,0 W
• Макс. частота: 1 MHz; макс. переключающий ток 50 mA/канал
• Вал: глухой полый Ø6,35 мм, глубина 18 мм; фланец Ø36 мм
