Датчик вибраций лазер VibroFlex

оптическийоптоволоконныйдля ограниченного пространства

Обзор

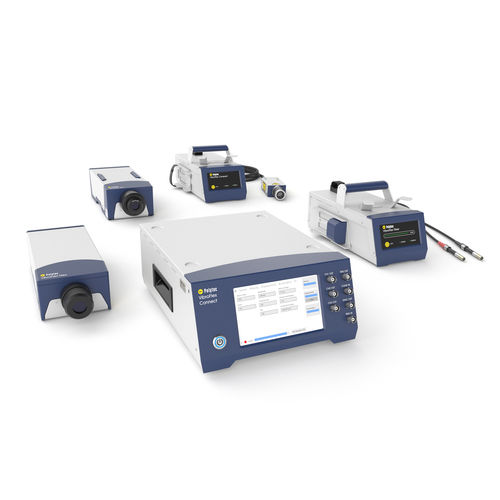

VibroFlex — модульная система для бесконтактного измерения вибраций, охватывающая применение от нано‑ до макромасштабов. Система сочетает несколько технологий лазерных сенсорных головок с фронт‑эндом Connect+ и ПО VibSoft, обеспечивая гибкую платформу для НИОКР, производственных испытаний и контроля качества.

Основные возможности

• Модульная концепция: сменные сенсорные головки под разные задачи (от микромасштабов до больших расстояний).
• Гибкая полоса пропускания: от DC до 32 MHz.
• Разрешающая способность по смещению: субпикометровая.
• Измерение скорости до ±30 m/s.
• Поддержка волоконно‑оптических головок для доступа в труднодоступные места.
• Дифференциальная оптика для прямых измерений относительного движения между двумя точками.
• Интегрированная камера для точного позиционирования лазера и документации испытаний.
• Надежные измерения на сложных поверхностях (темных, масляных, блестящих, горячих) без подготовки поверхности.

Connect+ фронт‑энд (ядро)
Фазосинхронное снятие опорного сигнала; входы encoder / tacho для орденного анализа и разгонных испытаний; встроенный генератор сигналов для измерений передаточных функций; PTP‑синхронизированные многоканальные конфигурации. Цифровой интерфейс VibroLink (Ethernet/WiFi TCP/IP) для передачи данных и управления через VibSoft.

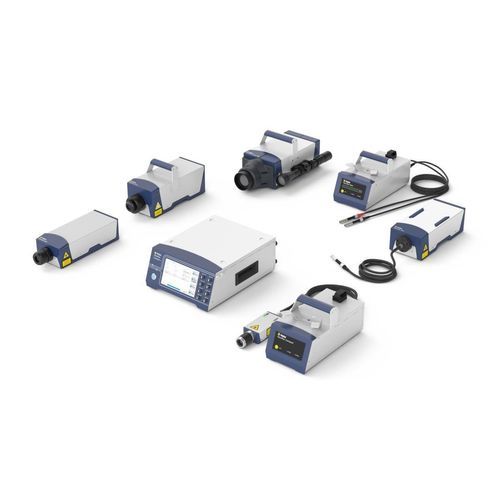

Семейство сенсорных головок (примеры)

• VibroFlex Xtra Fiber — удаленная волоконно‑оптическая головка для труднодоступных мест.
• VibroFlex Fiber — волоконно‑оптическая головка для гибкого доступа и фазоустойчивых относительных измерений.
• VibroFlex Compact — компактная головка с микроскопическими объективами для анализа микроструктур.
• VibroFlex Neo — высокоразрешающая головка для измерений через прозрачные среды (стекло, вода) и в климатических камерах.
• VibroFlex QTec — головка с QTec® многопутевым интерферометром для лучшего SNR на сложных поверхностях.
• VibroFlex Range — дальнобойная головка для бесконтактных измерений с расстояний >500 м.

Программное обеспечение и рабочие процессы
VibSoft обеспечивает сбор данных и анализ: измерения во временной и частотной областях, орденный анализ, измерения передаточных функций, поддержка синхронных многоканальных конфигураций. VibroLink обеспечивает цифровую передачу данных по Ethernet/WiFi и интеграцию рабочих процессов.

Применения и преимущества

• НИОКР: полоса пропускания и высокая временная разрешающая способность для модального и передаточного анализа.
• Производственное тестирование и QA: быстрые, бесконтактные, безизносные проверки для решений pass/fail.
• Полевые и дальние измерения: удаленный мониторинг конструкций и машин.
• Измерения в ограниченных пространствах и микровизионные испытания: волоконные головки и микроскопические объективы.

Ключевые преимущества (сводно)
1. Проверенная платформа — тысячи установок по всему миру.
2. Максимальная гибкость измерений благодаря специализированным головкам и гибким входам.
3. Интегрированные рабочие процессы аппаратного и программного обеспечения (VibSoft, VibroLink).
4. Модульная концепция, защищающая инвестиции и позволяющая расширять систему.
5. Гибкие варианты поддержки: сервис, аренда и услуги по измерениям.

Технические характеристики

• Полоса пропускания: DC – 32 MHz.
• Разрешение по перемещению: субпикометровая чувствительность (зависит от конфигурации).
• Диапазон скорости: до ±30 m/s.
• Дальность/диапазон: дальние измерения (VibroFlex Range поддерживает >500 m).
• Доступные головки: минимум 6 специализированных типов (Xtra Fiber, Fiber, Compact, Neo, QTec, Range).
• Выходы: синхронные сигналы перемещения, скорости и ускорения.
• Интерфейсы: VibroLink (Ethernet / WiFi TCP/IP), фазосинхронный опорный канал, вход encoder/tacho.
• Встроенные функции: генератор сигналов, PTP‑синхронизация для мультканальных конфигураций, интегрированная видеокамера для позиционирования.
• Опция волоконно‑оптического доступа: доступ в ограниченные пространства и удалённое зондирование.
• Совместимость с поверхностями: надёжные измерения на тёмных, масляных, блестящих или горячих поверхностях без подготовки (QTec технология).
