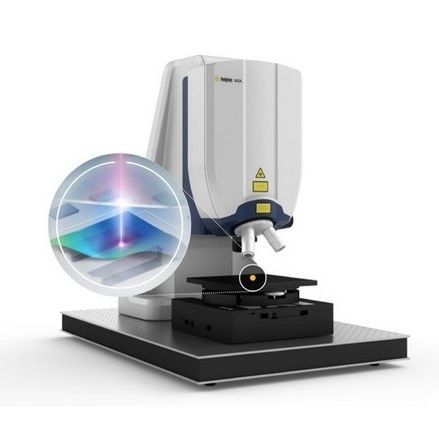

Оптический микроскоп MSA-650 IRIS

для измеренийавтоматизированныйрежим реального времени

Оптическая характеристика динамики внутри МЭМС с Si-крышкой Динамические характеристики МЭМС-устройств для измерения и визуализации механического отклика важны для разработки продукции, поиска неисправностей и проверки FE-моделей. Анализаторы микросистем MSA от Polytec обеспечивают быстрые и точные оптические измерения внеплоскостного (OOP) и внутриплоскостного движения (IP). До сих пор эта возможность ограничивалась распакованными устройствами, доступными оптически. Теперь анализатор микросистем Polytec MSA-650 IRIS позволяет проводить измерения даже через неповрежденные кремниевые крышки на герметичных микроструктурах, например, инерционных датчиках, МЭМС-микрофонах, датчиках давления и т. д. Возможность ИК-измерения динамики МЭМС через различные слои устройств с силиконовыми колпачками Измерение отклика вне плоскости в реальном времени до 25 МГц (без постобработки) Субпикометровое разрешение внеплоскостного смещения Прямая валидация FE-модели МЭМС в конечном состоянии Превосходное разделение отдельных слоев устройства Стробоскопический видеомикроскоп для измерения перемещений в плоскости до 2,5 МГц Автоматизированная система, хорошо интегрируемая в производство (совместимость с измерительными станциями)
