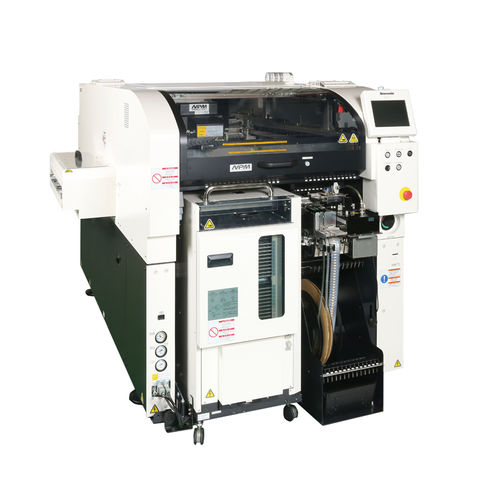

Манипулятор для захвата, подъема и перемещения деталей SMT NPM-TT2
для простого PCB или с двойной стороноймодульный

Манипулятор для захвата, подъема и перемещения деталей SMT - NPM-TT2 - Panasonic Factory Automation Company - для простого PCB или с двойной стороной / модульный
Манипулятор для захвата, подъема и перемещения деталей SMT - NPM-TT2 - Panasonic Factory Automation Company - для простого PCB или с двойной стороной / модульный
Манипулятор для захвата, подъема и перемещения деталей SMT - NPM-TT2 - Panasonic Factory Automation Company - для простого PCB или с двойной стороной / модульный - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению

fo_shop_gate_exact_title

Характеристики

Применение
SMT, для простого PCB или с двойной стороной
Другие характеристики
модульный

Описание

Платформа NPM-TT2 (Next Production Modular-Twin Tray II) представляет собой следующее поколение модульного производства с двумя лотками на базе отмеченной наградами платформы NPM от Panasonic - идеальное решение для любых смесей. Усиливая процесс SMT для размещения большего количества деталей, поставляемых в лотках, в режиме полного независимого запуска, NPM-TT2 обрабатывает платы размером до 510 x 590 мм, а ее двухполосная функциональность позволяет собирать несколько изделий одного типа или два разных изделия одновременно. Благодаря усовершенствованной легкой 3-сопловой головке V2 (100 Н), опции подсветки pin-in-place и штабелируемым устройствам подачи палочек NPM-TT2 занимает лидирующие позиции по возможностям нечетного размещения. - Совместим с легкой 8-сопловой или 3-сопловой головкой V2 - Диапазон деталей: (01005) 0402 от чипа до 1 20L x 90W x 28T до BGA до 80 x 80 компонентов - Обработка до 40 лотков и 26 фиксированных ленточных и катушечных входов на сторону - всего 92 доступных входа - Минимизация времени простоя благодаря интеллектуальному контролю компонентов на лотках перед сбором и сменным расположениям подающего устройства и лотков - Совместимость с интеллектуальными подающими устройствами и насадками серий CM и NPM Однополосный режим: Д 50 х Ш 50 ~ Д 510 х Ш 590 Двухполосный режим: L 50 x W 50 ~ L 510 x W 300 Размеры печатной платы (мм) - размер M Однополосный режим: L 50 x W 50 ~ L 510 x W 510 Двухполосный режим: L 50 x W 50 ~ L 510 x W 260 Время замены печатной платы - Однополосный режим: 4.0 с (без компонентов, установленных на обратной стороне печатной платы) Двухполосный режим: 0 с* *Нет 0 с, если время цикла составляет 4,0 с или менее Электрический источник - 3-фазный переменный ток 200, 220, 380, 400, 420, 480 В 2,5 кВА Пневматический источник - мин.0,5 МПа, 200 л/мин (A.N.R.) Размеры (мм) * - Ш 1 300 [*2] x Г 2 798 [*3] x В 1 444 [*4] [*1]

---

Каталоги

NPM-TT2
NPM-TT2
2 Страницы
NPM SERIES
NPM SERIES
12 Страницы
