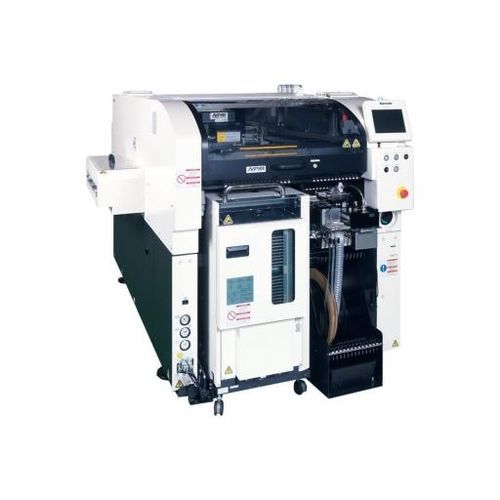

Манипулятор для захвата, подъема и перемещения деталей SMT NPM-W2

для простого PCB или с двойной стороноймодульный

NPM-W2 расширяет возможности оригинального NPM-W, увеличивая пропускную способность на 10 % и точность на 25 %. В нее также интегрированы новые инновации, такие как наша несравненная камера Multi Recognition Camera. В совокупности эти функции расширяют диапазон компонентов до микрочипа 03015 мм, сохраняя при этом возможности компонентов 120x90 мм высотой до 40 мм и разъемов длиной почти 6 дюймов (150 мм). Революционная камера Multi Recognition Camera уникальным образом объединяет три отдельные функции визуализации в одной системе: 2D-выравнивание, контроль толщины компонентов и 3D-измерение компланарности. - Более высокая производительность и качество благодаря интеграции процессов печати, размещения и контроля - Для больших плат и больших печатных плат размером до 750 x 550 мм с диапазоном компонентов до L150 x W25 x T30 мм - Более высокая производительность за счет двухполосного размещения - Быстросменные подающие тележки и блоки сопел - Легкая 16-сопловая головка (для 77 000 CPH) с повышенной точностью размещения до 25um (cpk ≥ 1,0) Размеры печатной платы (мм) * - Однополосная Пакетный монтаж: Д 50 х Ш 50 ~ Д 750 х Ш 550 2-позиционный монтаж: L 50 x W 50 ~ L 350 x W 550 [*1] Размеры печатной платы (мм) * - Двухполосный Двойная передача (пакетная): L 50 × W 50 ~ L 750 × W 260 Двойной перенос (2-позиционный): L 50 × W 50 ~ L 350 × W 260 Одинарный перенос (пакетный): L 50 × W 50 ~ L 750 × W 510 Одинарный перенос (2-позиционный): L 50 × W 50 ~ L 350 × W 510 [*1] Источник электроэнергии - 3-фазный переменный ток 200, 220, 380, 400, 420, 480 В 2,8 кВА
