Обзор

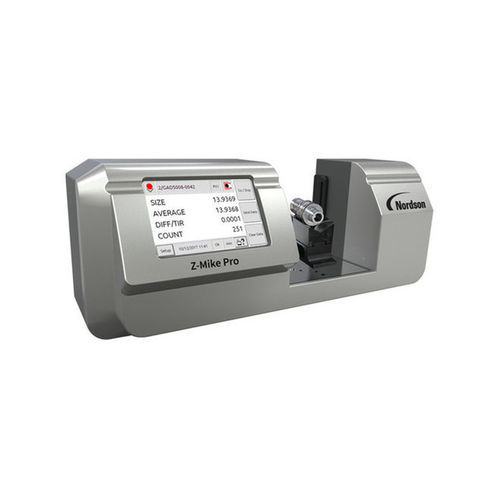

Z-Mike Pro — это бесконтактный лазерный микрометр, разработанный для промышленного контроля деталей и управления процессом. Он обеспечивает абсолютные размерные измерения для деликатных, мягких, хрупких, горячих или облучённых компонентов, помогая производителям и мастерским соблюдать жёсткие допуски в лабораторных и производственных условиях. Функции измерений включают диаметр, овальность, эффективный режущий диаметр, конусность и TIR. Бесконтактная лазерная технология исключает деформацию детали и погрешности, связанные с оператором; результаты приводимы к национальным стандартам (NIST).

Функции и преимущества

• Запатентованная оптика и электроника для высокой точности и исключительной повторяемости (до ±0,13 µm).
• Автокалибровка поддерживает точность по всему диапазону измерений и компенсирует температурные колебания на производстве.
• Точность измерений не зависит от типа поверхности (глянцевая, матовая, окрашенная) и внешнего рассеянного света.
• Измерения с прослеживаемостью до национальных эталонов (NIST) для обеспечения качества.
• Бесконтактный метод исключает ошибки, вызванные оператором, и предотвращает деформацию деталей.
• Минимальная или нулевая необходимость центрирования — мало настроек для измерения широкого диапазона размеров.
• Прочный литой корпус, герметичный к пыли и влаге для использования в производственной среде.
• Большой высокоразрешающий сенсорный экран для быстрой настройки и наглядного отображения результатов.
• Хранение нескольких профилей изделий для быстрой смены наладки.
• Встроенные входы/выходы для бесшовной интеграции с автоматизированной обработкой деталей и управлением движением.

Доступны два варианта
Измерение | Z-Mike Pro 25 | Z-Mike Pro 50
Диапазон измерений | 0,100–25,4 мм (0,004–1,0 дюйма) | 0,254–50 мм (0,010–2,0 дюйма)
Повторяемость | ±0,13 µm (±0.000005 дюйма) | ±0,25 µm (±0.000010 дюйма)
Точность | ±0,5 µm (±0.000020 дюйма) | ±0,76 µm (±0.000030 дюйма)
Область измерения / Глубина резкости | ±0,75 x 25 мм (±0,030 x 1,0 дюйма) | ±1,5 x 50 мм (±0,060 x 2,0 дюйма)
Скорость луча лазера | 50 м/с (2 000 in./s) | 100 м/с (4 000 in./s)
Температурный коэффициент | <0,2 µm/°C | <0,2 µm/°C
Калибровка | Откалибровано на заводе | Откалибровано на заводе

Области применения и измерительные возможности

• Контроль диаметра и овальности валов, штифтов и цилиндрических деталей.
• Проверка эффективного диаметра резания и конусности заготовок инструментов и обработанных деталей.
• Измерение TIR (Total Indicated Runout) и других геометрических параметров вращающихся деталей.
• Контроль качества медицинских компонентов, кулачковых и коленчатых валов и других прецизионных деталей.

Технические характеристики (кратко)

• Принцип измерения: бесконтактная лазерная микрометрия (сканирование профиля).
• Модели: Z-Mike Pro 25 и Z-Mike Pro 50 для покрытия разных диапазонов.
• Автокалибровка и заводская калибровка с прослеживаемостью к NIST.
• Эксплуатационные условия: литой корпус, защищённый от пыли и влаги для работы в цеху.
• Интерфейс: высокоразрешающий сенсорный экран, память профилей и быстрый вызов.
• Подключение: встроенные I/O для автоматизации и интеграции с системами управления движением.
• Температурная стабильность: коэффициент <0,2 µm/°C с компенсацией типичных колебаний цеховой температуры.
