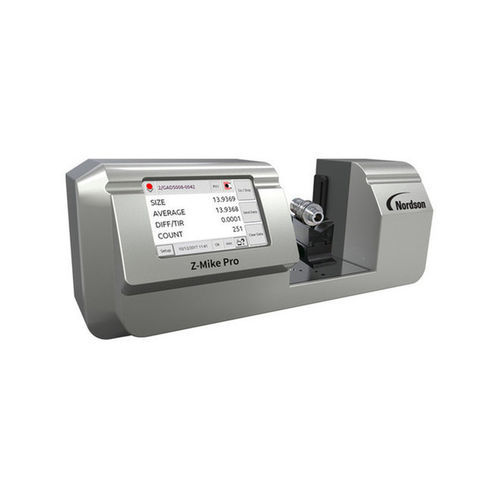

Лазерный микрометр Z-Mike Pro

для открытого воздухацифровойточный

Обзор
Z-Mike Pro — это бесконтактный лазерный микрометр для размерного контроля прецизионных деталей на производстве и в метрологических лабораториях. Он измеряет диаметр, овальность, эффективный диаметр резания, конусность и общий показательный биение (TIR) без контакта с деталью, исключая механическую деформацию и влияние оператора. Модели обеспечивают до ±0,5 µm точности; повторяемость зависит от модели и указана ниже. Измерения прослеживаемы до национальных эталонов (NIST).

Функции и преимущества

• Запатентованная оптическая схема и электроника для стабильной точности и повторяемости.
• Автоматическая калибровка и температурная компенсация для стабильных результатов в производственной среде.
• Точность измерений не зависит от типа поверхности (глянцевая, матовая, окрашенная) и от рассеянного фонового света.
• Бесконтактный метод исключает погрешности, вызванные оператором, и предотвращает деформацию детали.
• Нет необходимости в точном центрировании — минимальная настройка для широкого диапазона размеров деталей.
• Прочный литой герметичный корпус, пригодный для условий с пылью и влажностью на производстве.
• Большой высокоразрешающий сенсорный экран с интуитивным интерфейсом; хранение и вызов нескольких программ продукта.
• Интегрированные входы/выходы для простой интеграции с автоматизированной подачей и управлением движением.

Доступны две модели
Измерение | Z-Mike Pro 25 | Z-Mike Pro 50
Диапазон измерений | 0,100–25,4 мм (0,004–1,0 дюйма) | 0,254–50 мм (0,010–2,0 дюйма)
Повторяемость | ±0,13 µm | ±0,25 µm
Точность | ±0,5 µm | ±0,76 µm
Глубина резкости | ±0,75 x 25 мм | ±1,5 x 50 мм
Скорость лазерного луча | 50 m/sec | 100 m/sec
Температурный коэффициент | <0,2 µm/°C | <0,2 µm/°C
Калибровка | Калибровано на заводе (трассируемо к NIST) | Калибровано на заводе (трассируемо к NIST)

Применение

• Контроль кулачковых валов, коленчатых валов, заготовок режущих инструментов и других вращающихся или цилиндрических прецизионных деталей.
• Лабораторная метрология и встроенный контроль на линии производства, где требуется бесконтактное измерение высокой точности.

Технические характеристики

• Модели: Z-Mike Pro 25, Z-Mike Pro 50
• Возможности измерения: диаметр, овальность, эффективный диаметр резания, конусность, TIR
• Повторяемость: ±0,13 µm (Pro 25); ±0,25 µm (Pro 50)
• Точность: ±0,5 µm (Pro 25); ±0,76 µm (Pro 50)
• Диапазоны измерений: 0,100–25,4 мм (Pro 25); 0,254–50 мм (Pro 50)
• Глубина резкости/зона измерения: ±0,75 x 25 мм (Pro 25); ±1,5 x 50 мм (Pro 50)
• Скорость лазерного луча: 50 м/с (Pro 25); 100 м/с (Pro 50)
• Температурный коэффициент: <0,2 µm/°C
• Калибровка: калибровано на заводе, трассируемо к NIST
• Конструкция: герметичный литой корпус для использования на производстве
• Пользовательский интерфейс: большой сенсорный экран; хранение нескольких программ
• Интеграция: интегрированные входы/выходы для автоматизации и управления движением
