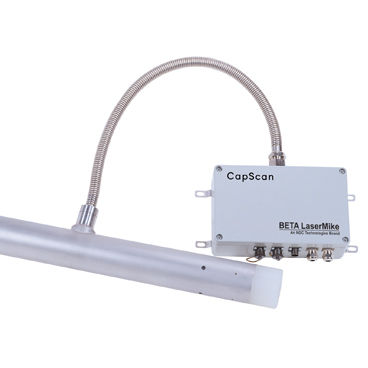

Прибор для измерения емкостного сопротивления CapScan

длиныдиаметраемкостный

Обзор

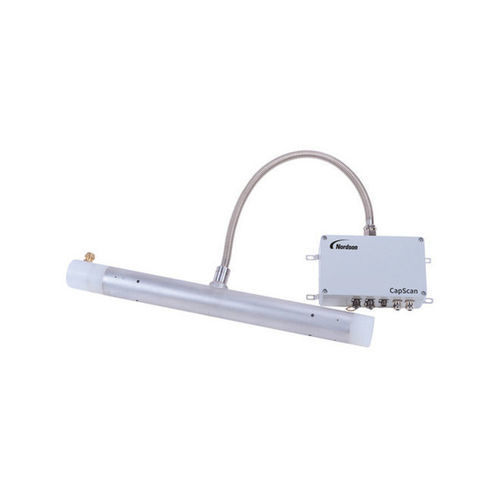

CapScan 2000 — это бездрейфовая система для измерения ёмкости в процессе, разработанная для производства кабелей и приложений datacom. Она обеспечивает онлайн-высокоскоростную корреляцию данных по ёмкости с целью раннего обнаружения отклонений процесса, сокращения реклассификаций и брака, а также повышения выхода годной продукции.

Характеристики и преимущества

• Высокоточная калибровка – точные показания при установках с влажными или сухими желобами при скоростях линии до 3 000 м/мин.
• Бездрейфовая электроника – собственная самобалансирующаяся мостовая схема, автоматическое усиление и автоматическая самокалибровка для стабильных и воспроизводимых результатов.
• Анализ в реальном времени – быстрый аналоговый выход, пригодный для FFT/SRL-анализа, что помогает предотвращать дорогостоящие отказы SRL.
• Гибкая подключаемость – интерфейсы для ПЛК (PLC), ПК или контроллеров Nordson для интеграции в процесс.
• Опция для сухой желоба (Dry Trough) – доступны торцевые крышки высокого давления для сухих установок.

Доступны три модели
KG2008 | Диапазон кабеля: 0,1–8 мм (0,004–0,32 in.) | Точность: Zero ±0,1 pF/m; Gain ±0,2% | Полоса SRL: 3,0 GHz | Короткий электрод: 66,6 мм (2,62 in.) | Длинный электрод: 100 мм (3,94 in.)
KG2016 | Диапазон кабеля: 0,1–16 мм (0,004–0,63 in.) | Точность: Zero ±0,1 pF/m; Gain ±0,2% | Полоса SRL: 2,0 GHz | Короткий электрод: 100 мм (3,94 in.) | Длинный электрод: 150 мм (5,90 in.)
KG2025 | Диапазон кабеля: 0,1–25 мм (0,004–0,98 in.) | Точность: Zero ±0,1 pF/m; Gain ±0,5% | Полоса SRL: 2,0 GHz | Короткий электрод: 100 мм (3,94 in.) | Длинный электрод: 150 мм (5,90 in.)

Применение

• Онлайн-мониторинг ёмкости на линиях производства кабелей для datacom и телекоммуникаций.
• Корреляция измерений in-process и post-process для контроля SRL, наводок и затухания.
• Высокоскоростные производственные линии, требующие непрерывного контроля процесса и раннего обнаружения отказов.

Характеристики / технические спецификации

• Тип системы: бездрейфовая встраиваемая (in-process) система измерения ёмкости для кабелей.
• Возможности по скорости линии: измерения до 3 000 м/мин (зависят от модели и установки).
• Электроника: низкое соотношение сигнал/шум и собственная бездрейфовая конструкция.
• Функции стабильности: самобалансирующийся мост, автоусиление и автоматическая самокалибровка.
• Выходы: быстрый аналоговый выход, пригодный для FFT/SRL-анализа; интеграция с ПЛК (PLC), ПК или контроллерами Nordson.
• Варианты установки: влажный или сухой желоб; опция Dry Trough с торцевыми крышками высокого давления.
• Модели: KG2008, KG2016, KG2025 (см. таблицу моделей для диапазонов и точностей).
