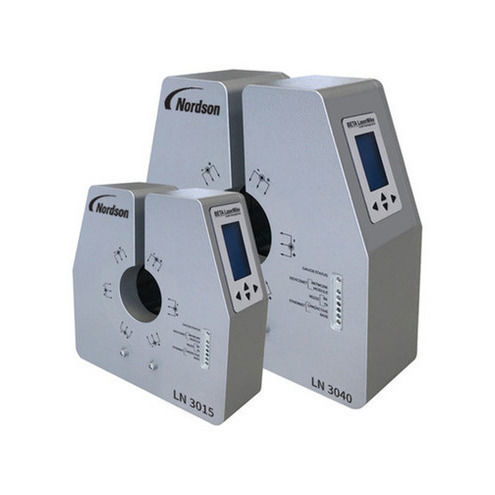

Прибор для измерения диаметра LN30 series

оптическийпромышленныйRS-232C

Обзор
Серия LN от Nordson — трёхосный измеритель выпуклостей (lumps) и сужений (neckdowns), разработанный для точного обнаружения кратковременных дефектов диаметра на экструдированных изделиях при высоких скоростях линии. Три оптические оси с шагом 60° увеличивают окружное покрытие и мгновенно выявляют резкие изменения поверхности на проводах, кабелях, шлангах, трубах и подобных профильных изделиях.

Функции и преимущества

• Точная фиксация и отчётность по дефектам — регистрация высоты, длины, количества и положения дефекта для прослеживаемости и контроля процесса.
• Широкие коммуникационные возможности — RS232, Telnet, EtherNet/IP, Ethernet, DeviceNet, Profibus и Profinet для удобной интеграции.
• Встроенная диагностика — проверка сигнала по каждой оси для максимальной готовности оборудования.
• Визуализация состояния — цветовые индикаторы статуса для быстрого оповещения операторов.
• Синхронизация при замене бобины — приём сигналов от механизма смены бобин для очистки и инициализации данных.
• Надёжная конструкция — запечатанный металлический корпус минимизирует засветку и попадание пыли.
• Интегрированный интерфейс оператора — встроенный дисплей, внешний монитор не требуется.

Модели
Модели: LN3015-P | LN3040-P
Количество осей: 3 | 3
Диаметр изделия: 0,02–15 мм (0,0008–0,6 in.) | 0,04–40 мм (0,0016–1,57 in.)
Размер окна (gate): 18 мм (0,71 in.) | 48 мм (1,89 in.)
Минимальная высота обнаруживаемого дефекта: 0,02 мм (0,0008 in.) | 0,05 мм (0,0020 in.)
Максимальная высота дефекта: 2 мм (0,08 in.) | 10 мм (0,40 in.)
Минимальная длина дефекта: 0,5 мм (0,02 in.) | 0,5 мм (0,02 in.)
Точность: Большее из значений — ±0,011 мм (±0,0004 in.) или ±3% от макс. высоты дефекта | Большее из значений — ±0,018 мм (±0,0007 in.) или ±3% от макс. высоты дефекта
Частота сканирования: 250 000 сканов/с/ось | 250 000 сканов/с/ось
Максимальная скорость линии: 3000 м/мин (9 842 ft/min.) | 3000 м/мин (9 842 ft/min.)

Технические характеристики

• Серия: LN3000
• Доступные модели: LN3015-P, LN3040-P
• Оптические оси: 3 (шаг 60°)
• Диапазон диаметров: 0,02–15 мм (LN3015-P); 0,04–40 мм (LN3040-P)
• Размер окна: 18 мм (LN3015-P); 48 мм (LN3040-P)
• Мин. обнаруживаемая высота дефекта: 0,02 мм (LN3015-P); 0,05 мм (LN3040-P)
• Макс. обнаруживаемая высота дефекта: 2 мм (LN3015-P); 10 мм (LN3040-P)
• Мин. длина дефекта: 0,5 мм
• Точность: зависит от модели; указывается как большее значение между фиксированной микрометрической погрешностью и ±3% от макс. высоты дефекта
• Частота сканирования: 250 000 сканов/с на ось
• Максимальная скорость линии: до 3000 м/мин
• Интерфейсы: RS232, Telnet, EtherNet/IP, Ethernet, DeviceNet, Profibus, Profinet
• Диагностика и визуализация: встроенная диагностика осей и цветовые индикаторы статуса
• Корпус: запечатанный металлический корпус для защиты от света и пыли
• Управление: интегрированный интерфейс оператора, внешний дисплей не требуется

Типичные применения

• Обнаружение выпуклостей и сужений на проводах и кабелях в линиях экструзии.
• Контроль качества экструдированных шлангов, труб и профилей.
• Высокоскоростные экструзионные линии, требующие быстрой детекции и отчётности по дефектам диаметра.
