Автоматическая сборочная система BenchMike Pro

для измерениймодульная

Обзор

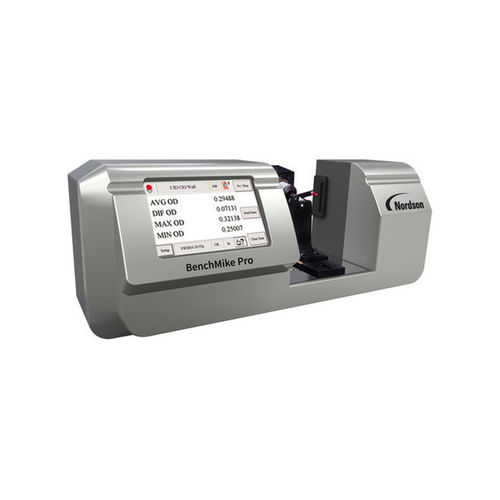

BenchMike Pro — настольный лазерный прибор для измерения наружного диаметра (OD), внутреннего диаметра (ID) с применением фиксаторов и овальности образцов труб, шлангов, проволоки, кабелей и оптоволокна. Безконтактный лазерный датчик обеспечивает трассируемые размерные результаты, пригодные для линий экструзии и лабораторий контроля качества, с мгновенной обратной связью и экспортом данных для управления процессом.

Функции и преимущества

• Две семейства моделей (BenchMike Pro 2025 и 2050) покрывают диапазоны измерений 0,100–50 мм.
• Метрологические характеристики: выбираемые точности и воспроизводимости (например, точность ±0,76 µm; воспроизводимость ±0,25 µm для некоторых моделей).
• Безконтактное лазерное измерение исключает деформацию и повреждение поверхности деталей и снижает погрешности, вызванные оператором.
• Интуитивный сенсорный интерфейс с библиотекой рецептов для быстрой настройки и воспроизводимых проверок.
• Гибкие входы/выходы и Ethernet-соединение для сбора данных, автоматизации и интеграции в системы Industry 4.0.

Модели и краткая спецификация
Модель | BenchMike Pro 2025 | BenchMike Pro 2050
Диапазон измерений | 0,100–25,4 мм (0,004–1,0 in) | 0,254–50 мм (0,010–2,0 in)
Воспроизводимость | ±0,25 µm (0.000010 in) | ±0,5 µm (0.000020 in)
Точность | ±0,76 µm (±0.000030 in) | ±1,5 µm (±0.000060 in)
Область измерения / Глубина резкости | ±0,75 x 25 мм | ±1,5 x 50 мм
Скорость луча / Скорость сканирования | 50 м/с (2025) / 100 измер./с | 100 м/с (2050) / 100 измер./с
Температурный коэффициент / Калибровка | <0,2 µm/°C | Заводская калибровка

Применения и приспособления

• Офлайн-измерение OD проволоки и кабелей с моторизованными патронами для выявления изменений диаметра по окружности.
• Контроль ультратонких проводов с V‑Block приспособлениями и опцией Small Spot Size для диаметров от ~0,025 мм.
• Измерение ID/OD/толщины стенки медицинских тонкостенных труб с использованием приспособлений ID/OD/Wall и контролируемым прижимом.

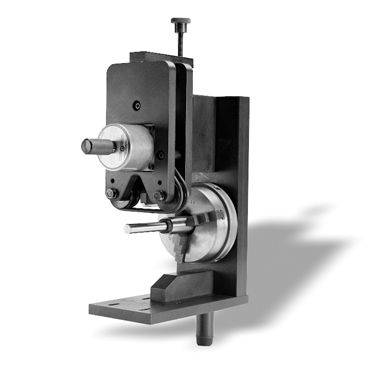

• Проверка образцов труб с V‑Block и моторизованными поворотными приспособлениями для анализа концентричности и овальности.

Рекомендуемые аксессуары

• Вращающиеся V‑Block и моторизованные патроны для выборки под разными углами.
• Опция Small Spot Size для ультратонких проводов.
• Приспособления ID/OD/Wall и узлы фиксации с контролем силы для тонкостенных труб.

Технические характеристики

• Модели: BenchMike Pro 2025 и BenchMike Pro 2050.
• Диапазоны измерений: 0,100–25,4 мм (2025); 0,254–50 мм (2050).
• Воспроизводимость: ±0,25 µm (2025); ±0,5 µm (2050).
• Точность: ±0,76 µm (2025); ±1,5 µm (2050).
• Глубина резкости / область измерения: ±0,75 x 25 мм (2025); ±1,5 x 50 мм (2050).
• Скорость сканирования: 100 измерений в секунду.
• Интерфейсы: Ethernet и гибкие входы/выходы для интеграции и сбора данных (готово для Industry 4.0).
• Калибровка: заводская калибровка; доступны опции трассируемости.
