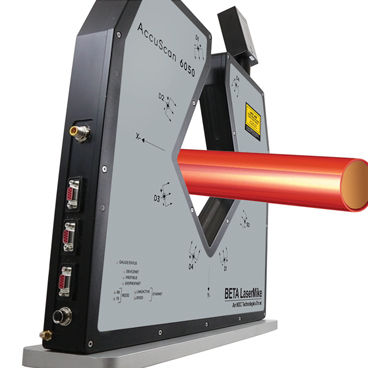

Прибор для измерения эксцентриситета AccuScan 6000 series

диаметрасканирующийдля шланга

Обзор
AccuScan 6000 — четырёхосевой лазерный датчик диаметра и овальности, разработанный для онлайн‑высокоскоростных измерений экструзионных или тянутых цилиндрических и профильных изделий. Система обеспечивает полное окружное покрытие для обнаружения изменений диаметра, овальности и поверхностных неоднородностей с повторяемостью одного скана до 1 µm.

Функции и преимущества

• Сканирование по четырём осям обеспечивает максимально полное окружное покрытие и более репрезентативное среднее значение диаметра.
• Точность определения овальности до 100% при выравнивании изделия по осям измерения; превосходит 2‑ и 3‑осевые системы.
• Улучшенное обнаружение дефектов — до 25% лучшее выявление выпучиваний и сужений по сравнению с трёхосевыми системами.
• Сверхвысокая скорость измерений — до 2400 сканов/с на ось (всего до 9600 сканов/с) для мгновенного обнаружения на высокоскоростных линиях.
• Высокая точность одного скана и повторяемость снижают брак и повышают выход годной продукции.

Применения

• Медицинские пластиковые трубки: катетеры, трубки для доставки лекарств, хирургические трубки и другие мелкоразмерные медицинские трубки.
• Провода и кабели: LAN, коаксиальные, медицинские, автомобильные и специализированные кабели.
• Пластиковые трубки для автопрома и термоусадочные трубки.
• Шнуры, линь и другие экструдированные/тянутые цилиндрические, плоские или с уникальным профилем изделия.

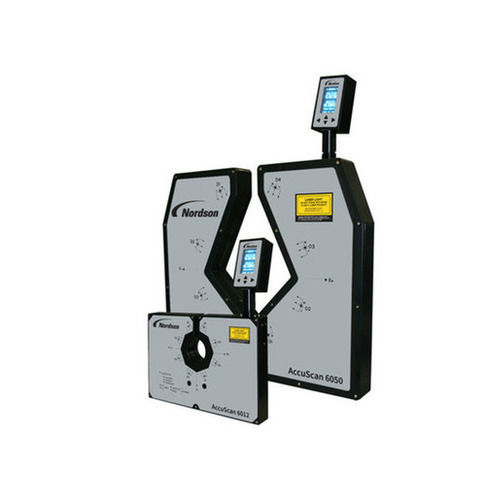

Две доступные модели
Model | AccuScan 6012 | AccuScan 6050
Number of Axes | 4 | 4
OD Range | 0.1 - 12 mm (0.004 – 0.47 in) | 0.5 - 50 mm (0.020 - 2.00 in)
Gate Size | 16 mm (0.63 in) | 60 mm (2.36 in)
Accuracy | ±0,0005 mm (±0,000020 in) | ±0,001 mm (±0,000040 in)
Repeatability | ±1 µm ±0,025% | ±2 µm ±0,025%
Resolution | 0,00001 mm (0,0000004 in) | 0,00001 mm (0,0000004 in)
Scan Rate | 2400 scans/sec/axis (total 9600 scans/sec) | 2400 scans/sec/axis (total 9600 scans/sec)

Технические характеристики и дополнительная информация

• Принцип измерения: четырёхосевое лазерное сканирующее микрометрическое измерение диаметра и овальности.
• Калибровка: оптимизированный алгоритм для максимальной точности одного скана и повторяемости на уровне микронов.
• Интеграция: предназначен для inline‑интеграции на линиях экструзии, производства кабелей и труб с передачей данных в реальном времени для управления процессом.
• Покрытие дефектов: дополнительные оси уменьшают мёртвые зоны и повышают вероятность обнаружения локальных дефектов.
