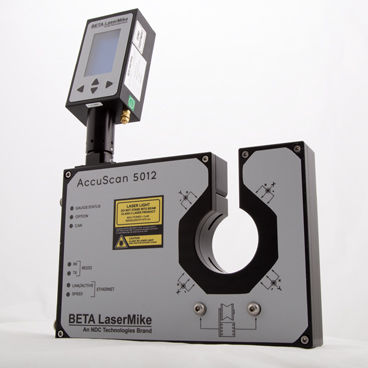

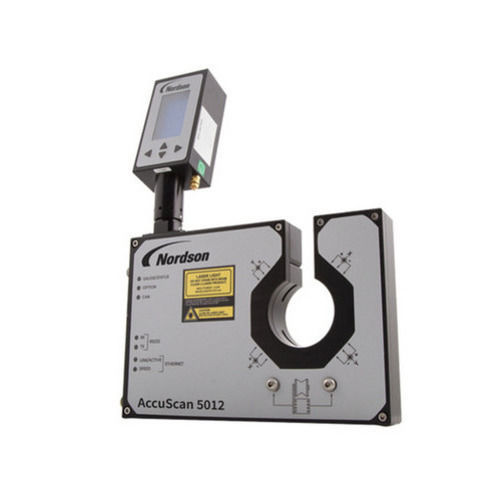

Прибор для измерения эксцентриситета AccuScan 5000 series

диаметрацифровойлазерный

Обзор Двухосевой датчик диаметра AccuScan 5000 выполняет высокоскоростные измерения диаметра и профиля с частотой 2400 сканов в секунду на ось (всего 4800 измерений/с). Обеспечивает лидирующую в отрасли точность одиночного скана для inline‑проверки допусков, мониторинга профилей и высокоскоростного обнаружения дефектов на цилиндрических и профильных изделиях. Модели покрывают диапазоны Ø до 80 мм (3,15 in.).

Функции и преимущества

• Опция High-Speed Tolerance Checking позволяет своевременно и надежно обнаруживать комки и сужения для снижения брака и доработок.
• Интегрированная продувка воздухом защищает окна датчика от пыли и мусора, повышая время безотказной работы и снижая требования к обслуживанию.
• Широкая поддержка коммуникаций: RS-232, EtherNet/IP, Ethernet TCP/IP, DeviceNet, Profinet, Profibus, аналоговые и цифровые входы/выходы для простой интеграции с ПЛК/линией.
• Опциональная логика STAC (stranded/twisted/armoured/corrugated) обеспечивает точные значения макс/мин или огибающей для профильных и оболоченных изделий на высоких скоростях, ускоряя управление процессом.

Доступные модели
Модели (серия): AccuScan 5012, AccuScan 5040, AccuScan 5080

Таблица характеристик
Model | OD Range | Gate Size | Accuracy | Resolution | Scan Rate
AccuScan 5012 | 0.1 - 12 mm (0.004 - 0.47 in.) | 16 mm (0.63 in.) | ±0.0005 mm (±0.000020 in.) | 0.00001 mm (0.0000004 in) | 2400 scans/sec/axis
AccuScan 5040 | 0.2 - 40 mm (0.008 - 1.50 in.) | 52 mm (2.05 in.) | ±0.001 mm (±0.000040 in.) | 0.00001 mm (0.0000004 in) | 2400 scans/sec/axis
AccuScan 5080 | 1.27 - 80 mm (0.050 - 3.15 in.) | 108 mm (4.25 in.) | ±0.002 mm (±0.000080 in.) | 0.00001 mm (0.0000004 in) | 2400 scans/sec/axis

Применения

• Inline‑проверка допусков и обнаружение дефектов на высоких скоростях
• Мониторинг сложных профилей и форм (трубы, кабели, провода, пленки, экструдированные изделия)
• Обратная связь для управления процессом на производственных линиях для снижения брака и повышения выхода продукции

Технические характеристики

• Частота сканирования: 2400 сканов/сек/ось (4800 измерений/сек общее)
• Разрешающая способность: 0.00001 mm (0.0000004 in)
• Точность (в зависимости от модели): 5012 ±0.0005 mm; 5040 ±0.001 mm; 5080 ±0.002 mm
• Диапазоны OD: 0.1–12 mm (5012), 0.2–40 mm (5040), 1.27–80 mm (5080)
• Размеры окна (gate): 16 mm (5012), 52 mm (5040), 108 mm (5080)
• Интегрированная продувка воздуха для защиты оптики и снижения обслуживания
• Опции: High-Speed Tolerance Checking и логика STAC для специальных конструкций изделий
• Коммуникации: RS-232, EtherNet/IP, Ethernet TCP/IP, DeviceNet, Profinet, Profibus, аналоговые и цифровые I/O
• Разработан для интеграции в линию и управления процессом в реальном времени
