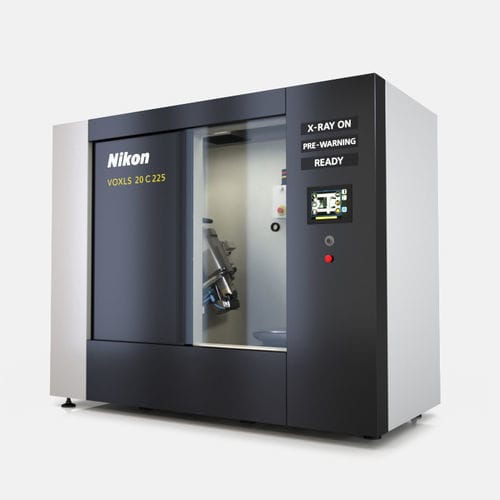

Система контроля с рентгеновским излучением VOXLS 20

CTавтоматизированнаяроботизированная

Обзор
Системы серии VOXLS 20 компании Nikon обеспечивают передовые возможности CT‑инспекции в компактном исполнении с энергиями сканирования до 225 кВ. Серия сконструирована для точности и надёжности: метрологический манипулятор на гранитной базе и жёсткие стальные башни обеспечивают высокое качество рентгеновских и CT‑данных в компактном корпусе, проходящем через стандартную двойную дверь.

Ключевые концепции продукта

• Компактные, экономящие пространство CT‑системы, предназначенные для лабораторий контроля качества и производственных участков с ограниченной площадью.
• Энергии сканирования до 225 кВ (опционально 160 кВ с трансмиссионной мишенью) для работы с широким спектром типов и плотностей образцов.
• Метрологическая механическая платформа (гранитная база, жёсткие стальные башни) для превосходной механической и тепловой стабильности, обеспечивающей точные, прецизионные и повторяемые CT‑данные.

Основные преимущества

• Выдающаяся область инспекции для размеров системы, позволяющая проверять разнообразные образцы на одном оборудовании.
• Двухисточечная конфигурация (VOXLS 20 C 225): моторизованная двойная источниковая система для быстрой смены между 225 кВ рефлекционной мишенью (высокий поток/производительность) и 160 кВ трансмиссионной мишенью (максимальное разрешение).
• Доступные улучшения сканирования (например, X.Tend Helical CT, Offset.CT, Panel Shift CT) для расширения объёма сканирования, повышения чёткости и увеличения разрешения.
• Оптимизация источника: инструмент для упрощения замены нити, настройки и постоянной оптимизации с целью повышения производительности источника и увеличения срока службы нити.
• Ориентированная на оператора конструкция: большое смотровое окно для уверенного позиционирования образца, моторная дверь (быстрое открытие), сменщик фильтров и другие элементы удобства эксплуатации.
• Готовность к автоматизации: поддержка профилей сканирования, пакетной съёмки, автозагрузчика или роботической загрузки через интерфейс Nikon Automation OPC UA для автономной инспекции и интеграции в производство.

Применения
Серия VOXLS 20 подходит для широкого круга отраслей и задач, где требуется высококачественная CT‑инспекция в компактном исполнении, включая:

• Автомобильная промышленность: инспекция электрических систем, лёгких конструктивных деталей, BGA, проводников.
• Авиакосмическая отрасль: детальная проверка критических деталей, таких как лопатки турбин и сложные сборки.
• Академические исследования: окаменелости, композиты, сплавы, биологические образцы, требующие высокого разрешения и технологий улучшения сканирования.
• Аккумуляторы: НИОКР, анализ отказов и контроль качества производства ячеек и модулей.
• Аддитивное производство: инспекция сложной геометрии, внутренних структур и дефектов в деталях, изготовленных 3D‑печатью.
• Литьё и мелко‑/среднеразмерные компоненты: обнаружение включений, пористости и усадки.

Технические возможности и эксплуатационные преимущества
Серия VOXLS 20 сочетает метрологическую механику, настраиваемые рентгеновские источники и пакет аппаратных/программных улучшений сканирования, обеспечивая уверенное принятие решений и высокий пропускной поток. Платформа поддерживает как высокоразрешающую съёмку (трансмиссионная мишень), так и высокопроизводительную съёмку (рефлекционная мишень), а также содержит функции для упрощения обслуживания и сокращения времени простоя.

Технические характеристики

• Источник: микрофокусный источник 225 кВ с статической или вращающейся рефлекционной мишенью
• Опциональный источник: 160 кВ с трансмиссионной мишенью
• Макс. объём сканирования: 555 x 759 мм (Ø x H)
• Макс. размер образца: 750 x 1,297 мм (Ø x H)
• Макс. масса образца: 90 кг (центральная нагрузка)
• Габариты системы (Д x Ш x В): 2,451 x 1,173 x 2,018 мм
• Масса системы: 4,800 кг
