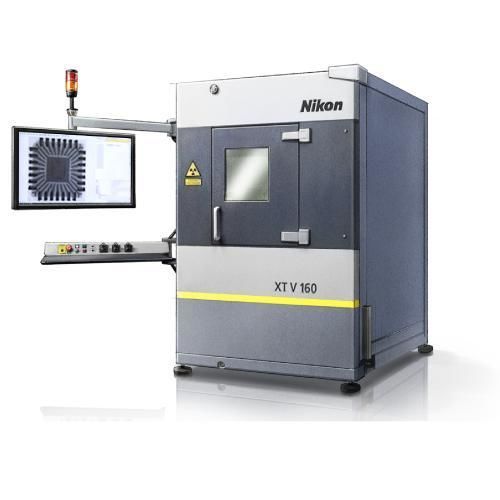

Прибор для контроля с рентгеновским излучением XT V 160

CNDцифровая томографияCT

Обзор продукта
Серия XT V от Nikon включает рентген‑ и КТ‑системы для неразрушающего контроля электронных компонентов, таких как PCB, BGA и чипы. Серия сочетает Xi микрофокусные рентген‑источники с программным обеспечением Inspect‑X и предлагает опции, включая Low Dose Collimator и ESD Safety Upgrade, для пакетной инспекции и защиты чувствительных изделий.

Ключевые характеристики

• Высокое разрешение для инспекции PCB, BGA, Bondd‑проводов, PTH и сложных упаковок.
• Автоматизированные рабочие процессы с Inspect‑X и PCB Analysis Suite для быстрого создания pass/fail программ и формирования отчётов.
• Вертикальная конфигурация системы с прецизионным манипулятором и джойстиком, обеспечивающая вращение на 360° и интеллектуальное управление движением для удержания зоны интереса в поле зрения.
• Автоматическое предотвращение столкновений и интерфейсы, ориентированные на оператора, для более безопасной работы.
• Опция Low Dose Collimator для минимизации облучения чувствительных полупроводников и обеспечения возможности пакетной проверки.
• Опциональный ESD Safety Upgrade для обеспечения ESD‑защиты в соответствии с отраслевыми стандартами.
• Xi микрофокусные рентген‑источники с Diamond Window и открытой трубкой с заменяемыми нитями.
• Улучшение изображения, включая High Contrast Filter 2.0, для выявления деталей в областях с высоким и низким контрастом.

Основные преимущества

• Производительность — быстрая настройка автоматизированных проверок с Inspect‑X и расширенные измерения для BGA, Bondd‑проводов и сложных упаковок.
• Безопасность — непрерывная защита за счёт автоматического предотвращения столкновений, Low Dose Collimator и опционального ESD Safety Upgrade.
• Удобство использования — вертикальная конфигурация с наклонным детектором и интуитивным манипулятором для экстремальных косых углов и вращения 360°.
• Высокое качество данных — Xi микрофокусные источники с Diamond Window и интегрированным генератором для надёжной работы.
• Мощная обработка изображений — High Contrast Filter 2.0 для более быстрой и точной аналитики дефектов.

Технические характеристики (кратко)
Модели — XT V 160 | XT V 130C
Максимальное kV — 160 kV | 130 kV
Рентген‑источник — Открытая трубка с заменяемыми нитями (Xi микрофокус) | Открытая трубка с заменяемыми нитями (Xi микрофокус)
Высоковольтный генератор — Интегрированный генератор (без обслуживания HV‑кабеля) | Интегрированный генератор (без обслуживания HV‑кабеля)
Распознавание признаков — Субмикрон (XT V 160) | Микронный уровень (XT V 130C)
Диапазон углов обзора — До 82° в любом направлении (XT V 160) | До 79° в любом направлении (XT V 130C)
Поддон для образца — Поддон из углеродного волокна, Ø 580 мм | Поддон из углеродного волокна, Ø 580 мм
Габариты шкафа (Ш x Г x В) — 1 260 x 1 789 x 1 904 мм | 1 260 x 1 789 x 1 904 мм
Масса системы — 2 100 кг | 2 100 кг
ESD‑защита — Опция ESD Safety Upgrade (в соответствии с отраслевыми стандартами) | Опция ESD Safety Upgrade (в соответствии с отраслевыми стандартами)
Основные области применения — Автоматизированная и в реальном времени инспекция электроники и полупроводников для исследований и разработок, QA/QC и анализа отказов | Инспекция электронных компонентов в реальном времени

Отраслевые применения

• Электроника — обнаружение дефектов в BGA, анализ целостности Bondd‑проводов, пакетная проверка PCB и автоматизированные Pass/Fail‑процессы.
• Полупроводники — ESD‑безопасная инспекция и Low Dose рабочие процессы для чувствительных устройств; улучшенная визуализация с High Contrast Filter 2.0.
• Лаборатории качества — автоматизация, виртуальные сечения (X.Tract) для детального анализа и расширенная обработка образцов с Heavy Duty Tray.
• R&D — CT‑рука высокой увеличительной способности и расширенные методы улучшения изображения для задач разработки и анализа отказыв.

Частые вопросы (кратко)

• Ключевые выгоды: повышение качества изображения и увеличения, гибкая обработка тяжёлых образцов и опции защиты чувствительных компонентов (ESD и контроль дозы).
• Зачем нужен ESD Safety Upgrade: предотвращает электростатические повреждения и помогает соответствовать отраслевым ESD‑стандартам.
• Роль Low Dose Collimator: уменьшает экспозицию первичного пучка и экранирует неинспектируемые области, что позволяет выполнять пакетные проверки.
• Применимость к электронике: устройство специально разработано для неразрушающего контроля электронных компонентов с использованием Xi источников, Inspect‑X и прецизионного управления движением.

Технические спецификации

• Серия / Модель: XT V Series (XT V 160, XT V 130C)
• Максимальное напряжение трубки: 160 kV (XT V 160) / 130 kV (XT V 130C)
• Рентген‑источник: Xi микрофокус, открытая трубка с заменяемыми нитями
• HV‑генератор: интегрированный генератор (без обслуживания внешних HV‑кабелей)
• Разрешающая способность: субмикрон (XT V 160) / микронный уровень (XT V 130C)
• Диапазон обзора: до 82° (XT V 160) / до 79° (XT V 130C)
• Поддон образца: углеродное волокно, Ø 580 мм
• Габариты (Ш×Г×В): 1 260 × 1 789 × 1 904 мм
• Масса системы: ок. 2 100 кг
• Программное обеспечение: Inspect‑X, PCB Analysis Suite, X.Tract
• Улучшение изображения: High Contrast Filter 2.0
• Опции: Low Dose Collimator, ESD Safety Upgrade, High Magnification CT Arm, Heavy Duty Tray
