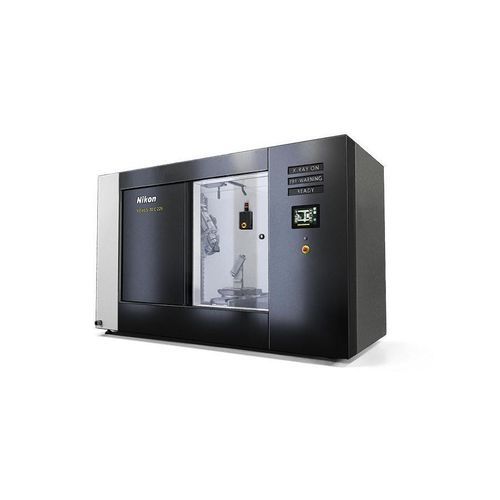

Система контроля с рентгеновским излучением VOXLS 30 C series

3Dцифровая томографияCT

Обзор Рентген‑ и КТ‑инспекционные системы серии VOXLS 30 от Nikon обеспечивают метрологическую механическую стабилность в корпусе, пригодном для применения в производстве. Доступны источники 225 kV, 320 kV и 450 kV, что позволяет проверять материалы от низкой до высокой плотности и использовать систему как в лабораториях, так и на автоматизированных производственных линиях.

Основные возможности

• Готовность к автоматизации: автозагрузчики/интеграция робототехники, быстрые передающие двери и интерфейс Nikon Automation OPC UA для связи с цеховыми системами и обеспечения повторяемых проверок, не зависящих от оператора.
• Несколько опций источников: конфигурации 225 kV, 320 kV и 450 kV (микрофокусное вращающееся или отражательное мишень в зависимости от модели) для подбора проникающей способности под размер и плотность детали.
• Метрологическая механика: манипулятор на гранитной базе, жёсткие стальные стойки, прецизионные моторы и линейные энкодеры для механической и тепловой стабильности и повторяемых измерений.
• Моторизованное FID (фокус–имагер дистанция): субмиллиметровая регулировка для оптимизации потока фотонов, увеличения и времени сканирования.
• Видимость и безопасность оператора: наружная стеклянная дверь высотой 1,3 м с блокировкой манипулятора и внутренними камерами для уверенного позиционирования образца при закрытых защитных дверях.

Область сканирования и улучшение разрешения

• Расширенные режимы съёмки (X.Tend Helical CT, Panel Shift, Pixel Split CT, Offset.CT) для сканирования высоких, широких или неправильной формы изделий и для повышения эффективного разрешения при необходимости.
• Panel Shift и Offset.CT позволяют сканировать объекты, шире детектора, или достигать более высокого разрешения на широких деталях.
• X.Tend Helical CT даёт возможность сканировать высокие объекты за одну съёмку, снижая артефакты конического пучка и стыковки.

Ключевые особенности / преимущества

• Три варианта модели: VOXLS 30 C 225 / 30 C 320 / 30 C 450 с энергиями источника 225/320/450 kV.
• Опция 225 kV Rotating.Target 2.0 обеспечивает повышенную плотность мощности для более быстрых сканов и улучшенного SNR; продвинутая система охлаждения поддерживает непрерывную работу на высокой мощности.
• Моторизованный FID для отработки методик и оптимизации потока и увеличения.
• Гранитный манипулятор и прецизионные энкодеры для метрологической повторяемости и точности.
• Интерфейсы автоматизации и быстрые передающие двери для интеграции в высокопроизводительные производственные процессы.

Отраслевые применения

• Автомобильная промышленность: отливки двигателя, электронные компоненты, элементы рулевого управления.
• Батареи: проверка от отдельных ячеек до собранных пакетов и анализ отказов.
• Аэрокосмическая и оборонная отрасли: анализ трендов и проверки в соответствии со стандартами.
• Металлы и аддитивное производство: измерение пористости, обнаружение дефектов и контроль размеров.
• Медицинские изделия: высокоточная проверка регулируемых компонентов.
• Электроника: проверка BGA, трещины в соединительных проводах, послойный анализ многослойных плат.
• Научные исследования и академия: материалы, окаменелости, керновые образцы и задачи в бионауках.

Технические характеристики

• Название серии: VOXLS 30 Series (Nikon)
• Опции энергии источника: 225 kV, 320 kV, 450 kV
• VOXLS 30 C 225: макс. объём сканирования Ø 620 мм × H 1025 мм; макс. масса образца (центральная нагрузка): 50 кг; масса системы: ~6 950 кг; поддерживает 225 kV Rotating.Target 2.0 или 225 kV отражатель.
• VOXLS 30 C 320: макс. объём сканирования Ø 610 мм × H 1050 мм; макс. масса образца: 100 кг; масса системы: ~10 350 кг; 320 kV отражательное микрофокусное целевое решение, Penta Source опция доступна.
• VOXLS 30 C 450: макс. объём сканирования Ø 610 мм × H 1050 мм; макс. масса образца: 100 кг; масса системы: ~10 350 кг; 450 kV микрофокусное вращающееся или отражательное целевое решение; опция Nikon CLDA.
• Механическая платформа: гранитный манипулятор, жёсткие стальные стойки, прецизионные моторы и линейные энкодеры.
• Режимы сканирования: Offset.CT, Panel Shift, Pixel Split CT, X.Tend Helical CT.
• Интерфейс автоматизации: Nikon Automation OPC UA Interface.
• Безопасность и помощники оператора: 1,3 м стеклянная наружная дверь с блокировкой манипулятора, внутренние камеры, быстрые передающие двери.
• Опции: Rotating.Target 2.0, CLDA (450 kV), Penta Source (320 kV), конфигурации детектора и дополнительные модули обработки изображений.
