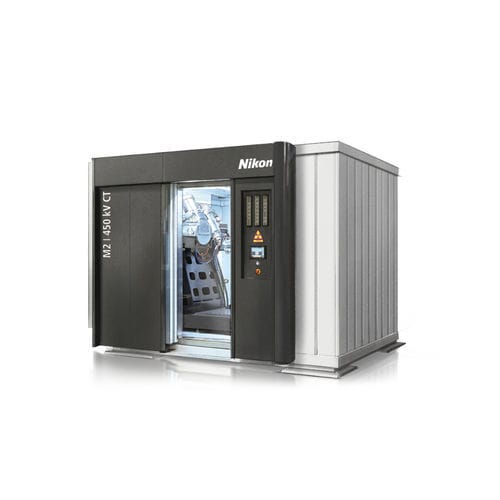

Система контроля с рентгеновским излучением VOXLS 40 C 450

цифровая томографияавтоматизированнаяроботизированная

Обзор
Крупнообъёмные рентген‑ и КТ‑системы Nikon выполняют внутреннюю и внешнюю проверку деталей различных размеров и плотностей. Системы сочетают манипуляторы метрологического класса на гранитной базе с большими объёмами сканирования, настраиваемыми мульти‑источниками, поддержкой двойного детектора и несколькими режимами КТ‑съёмки для производства, испытательных лабораторий и НИОКР.

Ключевые характеристики

• Высоконастраиваемая платформа: несколько источников рентгена, варианты детекторов, длины гранитной базы
• Мульти‑источниковая конфигурация (в некоторых вариантах до 3 источников) для оптимизации пробивной способности, разрешения и скорости
• Опции с двойным детектором для одновременных рабочих потоков высокопроизводительной DR и КТ
• Манипуляторы метрологического класса на гранитной базе для механической и тепловой стабильности
• Большой объём сканирования с Panel Shift и синхронным движением по оси Y для более широких/высоких деталей
• Расширенные режимы съёмки: Offset.CT, Panel Shift и Helical CT (X.Tend)
• Коррекция рассеяния и AI‑реконструкция для повышения качества изображений на плотных деталях
• Интерфейсы автоматизации (Nikon Automation OPC UA) для интеграции роботов и производственных линий

Основные преимущества продукта

• Модулярные конфигурации: выбор микрофокусных и высокомощных источников, нескольких плоских детекторов и вариантов корпуса (моноблочный шкаф, панелированная комната, только манипулятор)
• Рабочие процессы с мульти‑источниками для баланса пробивной способности и производительности
• Гибкость двойного детектора: детекторы с малыми пикселями, CLDA и быстрыми экспозициями для CT/DR
• Метрологический гранитный манипулятор: жёсткие колонны, прецизионные моторы и энкодеры для повторяемого позиционирования
• Большие возможности сканирования: Panel Shift + синхронное движение обеспечивают диаметр до ~1000 мм и высоты >1500 мм (в зависимости от модели)
• Готовность к производству: интеграция с робот‑загрузчиками и OPC UA для сред Quality 4.0

Модели и стандартные объёмы сканирования
VOXLS 40 C 450 | Стандартный объём: 800 mm (Ø) × 1415 mm (H) | Макс. полезная нагрузка: 275 kg | Синхронный манипулятор
M2 | Стандартный объём: 630 mm (Ø) × 988 mm (H) | Макс. полезная нагрузка: 180 kg | Мостовой манипулятор
C2 | Стандартный объём: 1090 mm (Ø) × 1285 mm (H) | Макс. полезная нагрузка: 275 kg | Синхронный манипулятор
C3 | Стандартный объём: 1090 mm (Ø) × 2460 mm (H) | Макс. полезная нагрузка: 400 kg | Синхронный манипулятор

Расширенные режимы съёмки и опции обработки изображений

• Offset.CT и Panel Shift для однопроходного сканирования объектов, шире детектора
• Helical CT (X.Tend) для высоких изделий с уменьшением артефактов и швов
• Высокомощные вращающиеся источники и микрофокусные ротирующие цели (например, 225 kV Rotating.Target 2.0, 450 kV microfocus) для повышения производительности и SNR
• CLDA и малопиксельные плоские детекторы для высокоразрешающей и высокопроизводительной CT/DR
• Scatter Correction CT и AI Reconstruction для повышения доверия к измерениям на плотных материалах

Промышленные области применения

• Автомобильная промышленность — компоненты и сборки
• Энергетика — проверка турбинных и других компонентов
• Космическая и оборонная отрасль — лопатки, отливки, узлы
• Аддитивное производство металлов и литьё — пористость, дефекты, внутренняя геометрия
• Академические исследования и НИОКР

Характеристики / технические спецификации

• Конфигурируемые источники X: микрофокусные и высокомощные варианты; доступны конструкции с вращающейся мишенью
• Детекторы: несколько ведущих в отрасли плоских детекторов; поддержка двойного детектора во многих конфигурациях
• Конструкции манипуляторов: метрологическая гранитная база; синхронный или мостовой тип
• Возможности объёма сканирования: Panel Shift и Offset.CT для расширения диаметра до ~1000 мм и высот >1500 мм (в зависимости от модели)
• Грузоподъёмность: примеры — 180 kg (M2), 275 kg (VOXLS 40 C 450, C2), 400 kg (C3)
• Режимы съёмки: Offset.CT, Panel Shift, Helical CT (X.Tend), ограниченные угловые и другие продвинутые режимы
• Улучшение изображения: Scatter Correction CT, AI Reconstruction и CLDA для плотных деталей
• Автоматизация и интеграция: Nikon Automation OPC UA для интеграции с роботами и производственными системами
• Варианты ограждения: моноблочный шкаф, панелированная комната (C2/C3) или опции только манипулятора для интеграции в существующие экраны
• Типичные применения: метрология, обнаружение дефектов, проверка сборок, QA аддитивного производства
