Модуль программного обеспечения моделирования NCSIMUL NCdoc

для визуализацииформирования данных и графиков оборудованияпрограммирования обработки

Обзор

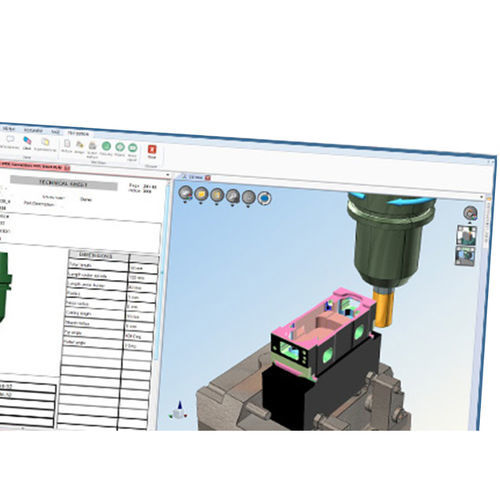

NCdoc — инструмент для создания инструкционных листов, предназначенных для операторов ЧПУ, интегрированный в NCSIMUL Machine. Операторы ЧПУ и сотрудники цеха могут получать доступ ко всем инструкционным листам в режиме реального времени, синхронизированным с текущим циклом обработки через NCSIMUL Player Synchro.

Автоматические технические данные

• Быстро генерируйте и редактируйте технические листы, необходимые операторам ЧПУ.
• Обеспечьте надежный производственный процесс без искажений при интерпретации.
• Используйте 3D‑технологии, применяемые программистами CAM: имитация обработки, интегрирующая параметры инструмента, G‑код и виртуальную среду станка.

Карточки инструмента

• Идентификатор
• Список компонентов
• Список настроек
• 3D‑визуализации инструмента

Карточки процесса

• Сборка зажима
• Данные по частоте шпинделя, подаче и компенсации инструмента

Инструкционные листы

• Настройка в соответствии с потребностями пользователя
• Описание действий (остановки станка)
• История обработок
• Проверочный список операций

Контрольные листы

• Тип измерения
• Локализация
• Номинальные значения
• Ассоциированная допуск

Преимущества NCdoc

• Редактируйте и публикуйте технические листы в один клик (самопроверки, инструменты и т.д.).
• Используйте стандартные документы для улучшения коммуникации между отделами.
• Получайте доступ ко всем техническим листам, связанным с текущей NC‑программой, в реальном времени.
• Благодаря понятным и актуальным инструкциям снижайте риск ошибок при обработке (точная размерная информация).
• Умный мастер для редактирования листов: автоматический ввод, автоматический сбор данных моделирования обработки (3D, время цикла, условия резания и т.д.).
• Управление жизненным циклом технических листов (версия, выпуск, история изменений и т.д.).
• Предопределенная, настраиваемая библиотека документов в корпоративном формате.
• Синхронизация в реальном времени технических листов через NCSIMUL Player.
• Доступ с вашего сенсорного планшета или ПК.

Интеграция и рабочий процесс
Интегрирован в NCSIMUL Machine и разработан как часть NC‑документации и цехового рабочего процесса. Обеспечивает публикацию в один клик и поддерживает корпоративный процесс публикации при использовании с NCSIMUL Publisher.

Технические характеристики

• Интеграция: NCSIMUL Machine (плагин) и NCSIMUL Player Synchro для синхронизации в реальном времени.
• Выходы: карточки инструмента, карточки процесса, инструкционные листы, контрольные листы (описаны выше).
• Источники данных: данные моделирования обработки, включая 3D‑визуализации, время цикла, условия резания, G‑код и виртуальную среду станка.
• Редактирование: умный мастер для автоматизированного ввода и предопределенные настраиваемые шаблоны документов.
• Жизненный цикл документа: управление версиями, выпусками и историей изменений.
• Доступ: интерфейсы сенсорного планшета и ПК; инструкционные листы, доступные в цехе, синхронизированы с циклами станка.
• Публикация: публикация в один клик; совместимо с NCSIMUL Publisher для расширенной публикации технического контента.
