Модуль программного обеспечения для расчетов NCSIMUL Optitool

для постобработкидоочистки NCпрограммирования обработки

Обзор
NCSIMUL Optitool анализирует условия резания, сокращает холостые перемещения, оптимизирует подачи и помогает формировать оптимизированные стратегии резания. Модуль уменьшает время производственного цикла, улучшает операции резания и обеспечивает быструю генерацию оптимизированных файлов G‑code для последующих применений.

Ключевые возможности

• Оптимизация длины инструмента для сокращения времени выполнения программы и улучшения качества обработки
• Снижение холостых перемещений путем задания параметров подхода и убирания для минимизации нерабочих перемещений и максимального использования быстрых или высокоскоростных подач
• Анализ условий резания по фрагментам траектории с помощью многокритериального поиска в одном или нескольких NC‑программах и инструментах

Оптимизация длины инструмента

• Сокращение рабочих циклов программ
• Повышение качества обработки
• Уменьшение прогиба инструмента и риска столкновений с держателями, насадками и удлинителями
• Предотвращение столкновений с опорой инструмента и ограничение прогиба инструмента

Оптимизация холостых перемещений
Задавайте параметры движений подхода и убирания, чтобы минимизировать холостые перемещения и максимально использовать быстрые перемещения или рабочую подачу на высокой скорости, что повышает эффективность времени цикла.

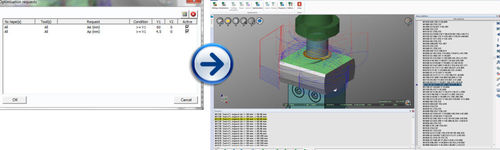

Анализ условий резания
Многокритериальный поиск позволяет анализировать одну или несколько NC‑программ для выбранных инструментов в соответствии с определёнными параметрами резания. Не изменяя NC‑программы, Optitool определяет участки траектории (конфигурируемые по диаметру инструмента), которые не соответствуют заданным пользователем условиям резания.

Настройка условий резания

• Оптимизация подач и скорости шпинделя исходя из требуемой глубины и ширины резания (Ap, Ae)
• Поддержка оптимизации на основе стратегии (срок службы инструмента, максимальная подача, целевые значения шероховатости и т. п.)
• Сохранение и повторное использование корпоративных знаний TMP (Tool/Material/Parameter) для применения производственного опыта к оптимизации NC‑программ
• Основывается на опыте Hexagon TMP; включает концепции TMP в виде рабочих зон

Характеристики / технические спецификации

• Тип продукта: программный модуль для NCSIMUL Machine, ориентированный на оптимизацию условий резания
• Основные функции: оптимизация длины инструмента, снижение холостых перемещений, оптимизация подачи, многокритериальный анализ условий резания
• Интеграция: работает в среде NCSIMUL Machine и с наборами данных NC‑программ без необходимости изменения программ
• Критерии оптимизации: Ap (глубина резания), Ae (ширина резания), подача, скорость шпинделя, срок службы инструмента, шероховатость, ограничения максимальной подачи
• Параметры конфигурации пользователем: задавать движения подхода/убирания, сохранять пользовательские TMP/рабочие зоны, устанавливать параметры поиска и стратегии
• Преимущества: сокращение времени цикла, улучшение качества обработки, меньше столкновений и снижение риска прогиба инструмента, более быстрая генерация оптимизированного G‑code
