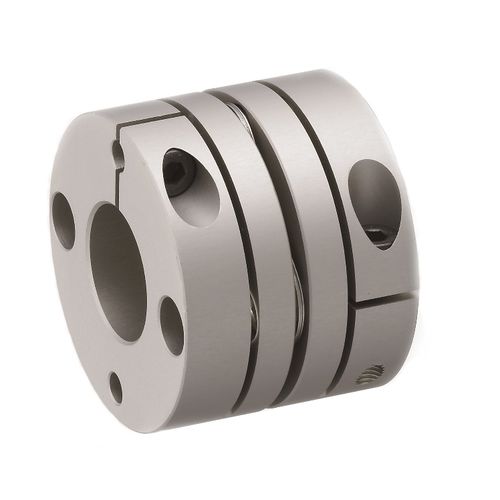

Дисковая муфта Servoflex SFC SA2

компактнаяиз алюминиядля серводвигателя

Обзор
Версия Single Flex SA2 серии Servoflex SFC — это ламельная (дисковая) муфта, разработанная для очень высокой крутильной жесткости при обеспечении компенсации осевых, угловых и параллельных смещений. Ступицы выполнены из высокопрочного алюминиевого сплава, что снижает момент инерции и делает муфту пригодной для серводвигателей и динамических применений.

Особенности

• Ступицы из высокопрочного алюминиевого сплава
• Очень низкий момент инерции
• Высокая крутильная жесткость
• Компенсация осевых, угловых и параллельных смещений
• Соответствие RoHS
• Диапазон крутящего момента: 0,25–250 Нм (в зависимости от модели)
• 3D CAD‑модели доступны для отдельных модификаций

Технические данные — кратко

• Диапазон крутящего момента: 0,25–250 Нм в зависимости от модели
• Крутильная жесткость: от ≈190 Нм/рад до значений порядка 10^4–10^5 Нм/рад в зависимости от размера
• Момент инерции: ≈0,06×10^-6 кг·м^2 до ≈1891×10^-6 кг·м^2 по линейке
• Макс. частоты вращения: зависит от модели (например, 10 000–140 000 мин^-1)
• Пределы смещений: см. данные для конкретной модели по параллельным, угловым и осевым смещениям

Размеры (выборочно)
Подробные размеры доступны по каждой модели в полном техническом описании и 3D‑файлах. Примеры: SFC-002SA2 — d1 3–5 мм, D 12 мм, L 12.35 мм, масса 0,003 кг; SFC-100SA2 — d1 32–45 мм, D 104 мм, L 69.8 мм, масса 1,202 кг. Для полного таблицы размеров и подбора модели свяжитесь с поставщиком.

Применения / отрасли

• Металлообрабатывающие станки
• Сервоприводы, робототехника и автоматизация перемещения
• Машиностроение и специальные машины

Технические характеристики

• Серия: Servoflex SFC SA2
• Материал: ступицы из высокопрочного алюминиевого сплава
• Диапазон крутящего момента: 0,25–250 Нм (в зависимости от модели)
• Высокая крутильная жесткость при низком моменте инерции — оптимизировано для сервоприводов
• Компенсация смещений: осевая, угловая и параллельная (в зависимости от модели)
• Макс. частота вращения: см. данные по модели
• Соответствует RoHS
• 3D CAD‑файлы доступны для отдельных моделей
