Муфта из нержавеющей стали MHS series

из алюминиядля медицинского приборадля серводвигателя

Описание продукта

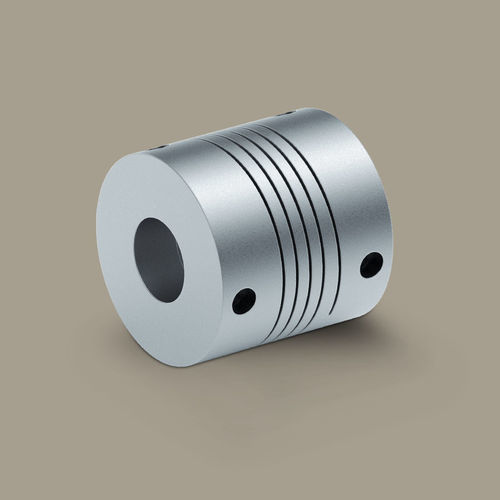

Геликсовая муфта MHS — это компактная одночастная прецизионная муфта с спиральными пазами, обеспечивающая высокую крутильную жесткость при контролируемой гибкости для компенсации несоосности валов. Фиксируется прижизными винтами (винтами крепления), что обеспечивает простую установку и надежную работу в динамических приводных и машиностроительных применениях.

Ключевые особенности

• Коротковременный момент: прибл. 0,71–8,9 Нм (в зависимости от модели)
• Высокая крутильная жесткость в сочетании с контролируемой гибкостью
• Компенсирует угловые, параллельные и осевые смещения
• Высокая концентричность для точных применений
• Одночастная конструкция без износа, низкое обслуживание
• Подходит для высоких частот вращения до 10 000 об/мин
• Фиксация винтами для простой и надежной установки

Доступные материалы

• Алюминиевое исполнение
• Исполнение из нержавеющей стали

Применения / Отрасли

• Серво-приводная техника: высокая динамика, точность и надежность для сервосистем
• Упаковка и пищевая промышленность: высокие цикличности и надежность процесса
• Медицинская техника: системы визуализации, лабораторные и хирургические системы с повышенными требованиями к точности

Технические данные — Алюминиевое исполнение (таблица)
Model | Max. Torque Short-term [N·m] | Max. Torque One-sided [N·m] | Max. Torque Reversing [N·m] | Misalignment Parallel (mm) | Misalignment Angular (°) | Misalignment Axial (mm) | Max. Torsional stiffness [N·m/rad] | Max. Radial spring stiffness [N/mm] | Max. Axial spring stiffness [N/mm] | Max. rpm (min^-1) | Moment of inertia (kg·m^2) | Mass (kg)
MHS 015 | 0.71 | 0.36 | 0.18 | ±0.25 | 5 | ±0.25 | 11.2 | 169 | 44 | 10,000 | 0.23×10^-6 | 0.008
MHS 020 | 1.3 | 0.7 | 0.4 | ±0.25 | 5 | ±0.25 | 21.2 | 179 | 29 | 10,000 | 0.78×10^-6 | 0.015
MHS 025 | 2.9 | 1.5 | 0.8 | ±0.25 | 5 | ±0.25 | 38.2 | 236 | 34 | 10,000 | 2.31×10^-6 | 0.028
MHS 030 | 4.6 | 2.3 | 1.2 | ±0.25 | 5 | ±0.25 | 44.1 | 192 | 25 | 10,000 | 5.50×10^-6 | 0.047

Технические данные — Исполнение из нержавеющей стали (таблица)
Model | Max. Torque Short-term [N·m] | Max. Torque One-sided [N·m] | Max. Torque Reversing [N·m] | Misalignment Parallel (mm) | Misalignment Angular (°) | Misalignment Axial (mm) | Max. Torsional stiffness [N·m/rad] | Max. Radial spring stiffness [N/mm] | Max. Axial spring stiffness [N/mm] | Max. rpm (min^-1) | Moment of inertia (kg·m^2) | Mass (kg)
MHS 015 | 1.3 | 0.65 | 0.33 | ±0.25 | 5 | ±0.25 | 22.0 | 368 | 81 | 10,000 | 0.67×10^-6 | 0.023
MHS 020 | 2.5 | 1.3 | 0.7 | ±0.25 | 5 | ±0.25 | 44.1 | 418 | 58 | 10,000 | 2.13×10^-6 | 0.041
MHS 025 | 5.7 | 2.9 | 1.5 | ±0.25 | 5 | ±0.25 | 101 | 662 | 95 | 10,000 | 6.45×10^-6 | 0.078
MHS 030 | 8.9 | 4.5 | 2.3 | ±0.25 | 5 | ±0.25 | 119.4 | 538 | 71 | 10,000 | 16.2×10^-6 | 0.132

Размеры (ед.: мм)
Model | d1/d2 Min. | d1/d2 Max. | D | L | I1 | I2 | S
MHS 015 | 3.0 | 5.0 | 15.0 | 20.0 | 4.8 | 2.5 | M3
MHS 020 | 4.0 | 6.0 | 20.0 | 20.0 | 4.8 | 2.5 | M3
MHS 025 | 6.0 | 10.0 | 25.0 | 24.0 | 5.9 | 3.0 | M4
MHS 030 | 10.0 | 12.0 | 30.0 | 30.0 | 6.8 | 3.5 | M5

Особенности / Технические характеристики

• Серия моделей: MHS (доступные размеры: 015, 020, 025, 030)
• Варианты материалов: алюминий и нержавеющая сталь
• Диапазон моментов (коротковременный): прибл. 0,71 Нм (минимальный алюминий) до 8,9 Нм (максимальная нержавеющая сталь)
• Компенсирует угловые, параллельные и осевые смещения (тип. ±0,25 мм параллельное, 5° угловое)
• Одночастная конструкция со спиральными пазами: высокая концентричность, без износа, низкое обслуживание
• Фиксация винтами
• Макс. скорость: до 10 000 min^-1
• Выше приведены подробные технические таблицы (момент, жесткость, момент инерции, масса) для каждой модели и материала
