Муфта Oldham CPG

для трансмиссионного валадля серводвигателядля энкодера

Обзор продукта

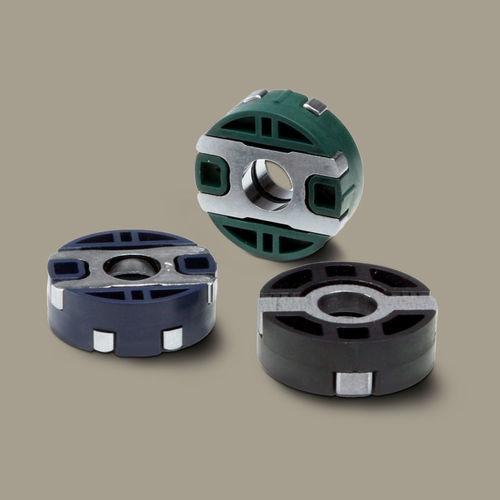

Муфта Oldham CPG — крестовой слайдерный элемент, разработанный для сервомоторов. Она компенсирует смещение валов между мотором и энкодером, обеспечивая точное позиционирование по энкодеру и плавную передачу крутящего момента.

Ключевые характеристики

• Номинальный момент: 0,05 Нм
• Поглощение параллельного смещения: 0,1 мм
• Поглощение углового смещения: 0,1°
• Допуск осевого смещения: 0,3 мм
• Передача момента без люфта, плавная
• Термическая изоляция от двигателя
• Макс. скорость: 3000 min^-1
• Температура эксплуатации: 0–110 °C (в зависимости от модели)
• Простая установка

Технические данные

• Модель 1 — Номин. момент: 0,05 Нм; Параллельное смещение: 0,1 мм; Угловое смещение: 0,1°; Осевая: 0,3 мм; Макс. об/мин: 3000; Темп. эксплуатации: 0–110 °C
• Модель 2 — Номин. момент: 0,05 Нм; Параллельное смещение: 0,1 мм; Угловое смещение: 0,1°; Осевая: 0,3 мм; Макс. об/мин: 3000; Темп. эксплуатации: 0–111 °C

Размеры (мм)

• Модель 1 — Наружный диаметр: 30 мм; Диаметр вала: 10 мм; Общая длина: 10 мм
• Модель 2 — Наружный диаметр: 30 мм; Диаметр вала: 10 мм; Общая длина: 10 мм

Применение и совместимость

• Соединения сервомотор‑энкодер для высокоточных позиционирующих систем
• Робототехника, автоматизация и ЧПУ‑станки
• Упаковочное и погрузочно‑разгрузочное оборудование

Установка и обслуживание

• Простая осевая установка; совместима с валами 10 мм
• Минимальное обслуживание; рекомендуется периодическая проверка смещений
• Подходит для задач, требующих электрической/тепловой изоляции между мотором и энкодером
