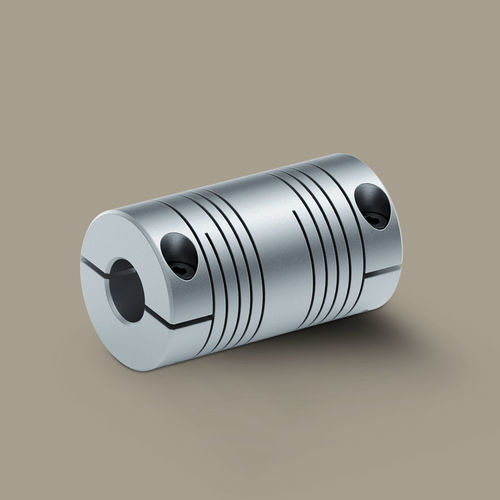

Спиральная муфта MHL series

из нержавеющей сталииз алюминияс зажимом

Описание продукта
Спиральная муфта MHL разработана для повышенных моментов и больших размеров валов. Крепление с зажимным гнездом обеспечивает силовую, безлюфтовую передачу. Муфта обеспечивает высокую компенсацию несоосностей при компактной конструкции и подходит для требовательных промышленных применений.

Особенности

• Коротковременный момент: ок. 3,2–23,5 Нм
• Высокая способность по передаче момента для мощных применений
• Большая способность компенсировать несоосности (особенно параллельное смещение)
• Крепление зажимным гнездом для надежного и безлюфтового монтажа
• Плавный ход за счет оптимизированной жесткости пружины
• Без износа и малое обслуживание благодаря цельной конструкции
• Частоты вращения до 3600 min^-1

Технические данные – Алюминий
Модель | Макс. коротковременный момент (Nm) | Макс. односторонний момент (Nm) | Макс. реверсивный момент (Nm) | Параллельное смещение (mm) | Угловое смещение (°) | Осевая компенсация (mm) | Макс. крутильная жесткость (Nm/rad) | Макс. осевая жесткость пружины [N/mm] | Макс. об/мин (min^-1) | Момент инерции (kg·m^2) | Масса (kg)
MHL 100 | 3,2 | 1,6 | 0,8 | ±0,75 | 5 | ±0,25 | 25 | 44 | 3600 | 4,52×10^-6 | 0,054
MHL 125 | 6,4 | 3,2 | 1,6 | ±0,75 | 5 | ±0,25 | 50 | 29 | 3600 | 15,2×10^-6 | 0,113
MHL 150 | 12 | 6 | 3 | ±0,75 | 5 | ±0,25 | 91 | 34 | 3600 | 34,1×10^-6 | 0,18

Технические данные – Нержавеющая сталь
Модель | Макс. коротковременный момент (Nm) | Макс. односторонний момент (Nm) | Макс. реверсивный момент (Nm) | Параллельное смещение (mm) | Угловое смещение (°) | Осевая компенсация (mm) | Макс. крутильная жесткость (Nm/rad) | Макс. осевая жесткость пружины [N/mm] | Макс. об/мин (min^-1) | Момент инерции (kg·m^2) | Масса (kg)
MHL 100 | 6,8 | 3,4 | 1,7 | ±0,75 | 5 | ±0,25 | 70 | 56 | 3600 | 12,6×10^-6 | 0,15
MHL 125 | 14,2 | 7,1 | 3,6 | ±0,75 | 5 | ±0,25 | 130 | 64 | 3600 | 42,3×10^-6 | 0,315
MHL 150 | 23,5 | 11,8 | 5,9 | ±0,75 | 5 | ±0,25 | 190 | 78 | 3600 | 96,1×10^-6 | 0,507

Габариты (единица: мм)
Модель | d1/d2 Мин. | d1/d2 Макс. | D | L | I1 | I2 | S
MHL 100 | 6 | 10 | 25,4 | 44,5 | 9,4 | 3,8 | M3
MHL 125 | 8 | 15 | 31,8 | 60,2 | 13 | 5,6 | M4
MHL 150 | 10 | 16 | 38,1 | 66,5 | 16,8 | 5,6 | M4

Области применения
Сервоприводная техника; упаковочная и пищевая промышленность; медицинская техника

Характеристики / Технические спецификации

• Марка: Miki Pulley
• Серия моделей: MHL series
• Исполнения: алюминий и нержавеющая сталь
• Крепление: зажимной гнездо (передача момента, без люфта)
• Максимальная частота вращения: 3600 min^-1
• Диапазон коротковременного момента (в зависимости от модели): ок. 3,2 Nm до 23,5 Nm
• Высокая способность компенсации несоосностей, особенно для параллельного смещения
• Малообслуживаемая и износостойкая конструкция благодаря цельной конструкции
