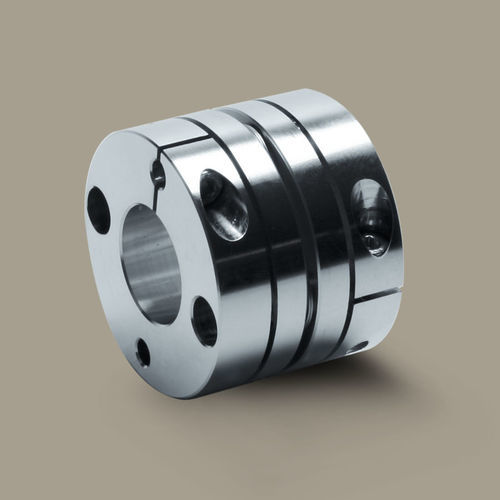

Дисковая муфта Servoflex SFC SA2 C

из алюминиядля двигателядля трансмиссионного вала

Обзор продукта
Муфта Single Flex Servoflex SFC SA2 C (версия для чистых помещений) от Miki Pulley очищена, собрана (ISO класс 6) и упакована для использования в чистых помещениях. Она сочетает в себе чрезвычайно высокую крутильную жесткость с возможностью компенсации осевых, угловых и параллельных несоосностей, при этом обладая очень низкой инерцией благодаря конструкции из высокопрочного алюминиевого сплава.

Основные характеристики

• Втулки/ступицы из высокопрочного алюминиевого сплава
• Поверхностная обработка, пригодная для чистых помещений (ISO класс 6)
• Очень низкий момент инерции
• Высокая крутильная жесткость
• Диапазон номинального крутящего момента: 5–100 Нм (в зависимости от модели)

Технические данные (Servoflex SFC SA2 чистая версия)
Model | Type | Rated torque (Nm) | Misalignment parallel (mm) | Misalignment angular (°) | Misalignment axial (mm) | Max. rpm (min-1) | Torsional stiffness (Nm/rad) | Axial stiffness (N/mm) | Inertia (kg·m2) | Mass (kg)
SFC-030SA2 | B | 5 | 0.02 | 1 | ±0.2 | 10000 | 8000 | 64 | 6.11×10^-6 | 0.04
SFC-035SA2 | C | 10 | 0.02 | 1 | ±0.25 | 10000 | 18000 | 112 | 18.50×10^-6 | 0.083
SFC-040SA2 | B | 12 | 0.02 | 1 | ±0.3 | 10000 | 20000 | 80 | 22.59×10^-6 | 0.085
SFC-050SA2 | B | 25 | 0.02 | 1 | ±0.4 | 10000 | 32000 | 48 | 76.71×10^-6 | 0.178
SFC-055SA2 | C | 40 | 0.02 | 1 | ±0.42 | 10000 | 50000 | 43 | 188.7×10^-6 | 0.315
SFC-060SA2 | B | 60 | 0.02 | 1 | ±0.45 | 10000 | 70000 | 76.4 | 206.3×10^-6 | 0.328
SFC-080SA2 | C | 100 | 0.02 | 1 | ±0.55 | 10000 | 140000 | 128 | 716.3×10^-6 | 0.72

Габариты (ед. измерения: мм)
Model | Typ | d1 Min. | d1 Max. | d2 Min. | d2 Max. | D | N | L | LF | S | A1 | A2 | C | K | M | Nm Low dust | Nm Fluorine
SFC-030SA2 | B | 5 | 10 | 5 | 10 | 16 | 34 | 21.6 | 27.3 | 12.4 | 2.5 | 8 | 12.5 | 3.75 | 14.5 | 1-M3 | 1.5 | 3.2
SFC-035SA2 | C | 6 | 16 | 6 | 16 | 19 | 39 | - | 34 | 15.5 | 3 | - | 14 | 4.5 | 17 | 1-M4 | 4 | 7.7
SFC-040SA2 | B | 8 | 14 | over 10 | 14 | 16 | 44 | - | 34 | 15.5 | 3 | 11 | 17 | 4.5 | 19.5 | 1-M4 | 4 | 7.7
SFC-050SA2 | B | 8 | 19 | over 19 | 19 | 30 | 56 | 38 | 43.4 | 20.5 | 2.4 | 14.5 | 22 | 6 | 26 | 1-M5 | 7 | 12
SFC-055SA2 | C | 10 | 30 | 10 | 30 | 30 | 63 | - | 50.6 | 24 | 2.6 | - | 23 | 7.75 | 31 | 1-M6 | 13 | 22.5
SFC-060SA2 | B | 11 | 24 | 11 | 24 | 35 | 68 | 46 | 53.6 | 25.2 | 3.2 | 17.5 | 26.5 | 7.75 | 31 | 1-M6 | 13 | 22.5
SFC-080SA2 | C | 18 | 35 | 18 | 35 | 40 | 82 | - | 68 | 30 | 8 | - | 28 | 9 | 38 | 1-M8 | 27 | 45

Области применения
Рекомендуется для машиностроения, сервоприводов, станков и робототехники, где требуется совместимость с чистыми помещениями, высокая крутильная жесткость и низкая инерция.

Характеристики / технические спецификации

• Brand: Miki Pulley
• Серия / Модель: Servoflex SFC SA2 C (версия для чистых помещений)
• Обработка для чистых помещений: очищено, собрано и упаковано для использования в чистых помещениях (ISO класс 6)
• Материал ступиц: высокопрочный алюминиевый сплав
• Компенсация: осевые и угловые смещения; значения параллельного смещения по моделям указаны выше
• Крутильная жесткость: значения по моделям указаны выше (например, от 8 000 до 140 000 Nm/rad в зависимости от модели)
• Номинальный крутящий момент по моделям: подробно в таблице выше (напр., от 5 Nm до 100 Nm)
• Макс. скорость (rpm): до 140 000 min-1 для некоторых моделей (см. таблицу)
• Инерция и масса: значения инерции и массы по моделям указаны выше
