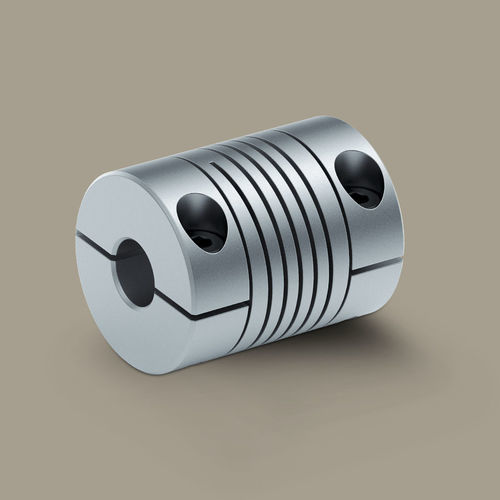

Муфта гибкая при кручении MHC series

из нержавеющей сталииз алюминияс зажимом

Описание продукта
Спиральная муфта MHC отличается удлинённой конструкцией и улучшенной гибкостью при стабильной передаче крутящего момента. Зажимная втулка обеспечивает силовой, безлюфтовый соединение валов. Подходит для применений с повышенными требованиями к компенсации несоосности и обеспечивает точное движение с низкой вибрацией.

Ключевые характеристики

• Кратковременный крутящий момент: прибл. 0.71–8.9 N·m
• Повышенная гибкость за счёт оптимизированной геометрии
• Надёжная компенсация смещений валов (параллельно ±0,25 мм; угловая до 5°; осевая ±0,25 мм)
• Высокая концентричность для точных применений
• Бес износа, низкое обслуживание за счёт цельной конструкции
• Высокие скорости до 10,000 rpm

Технические данные — алюминиевое исполнение
Model | Max. Torque Short-term [N·m] | Max. Torque One-sided [N·m] | Max. Torque Reversing [N·m] | Misalignment Parallel (mm) | Misalignment Angular (°) | Misalignment Axial (mm) | Max. Torsional stiffness [N·m/rad] | Max. Radial spring stiffness [N/mm] | Max. Axial spring stiffness [N/mm] | Max. rpm (min^-1) | Moment of inertia (kg·m^2) | Mass (kg)
MHC 015 | 0.71 | 0.36 | 0.18 | ±0.25 | 5 | ±0.25 | 11.2 | 169 | 44 | 10,000 | 0.26×10^-6 | 0.009
MHC 020 | 1.3 | 0.7 | 0.4 | ±0.25 | 5 | ±0.25 | 21.2 | 179 | 29 | 10,000 | 1.09×10^-6 | 0.021
MHC 025 | 2.9 | 1.5 | 0.8 | ±0.25 | 5 | ±0.25 | 38.2 | 236 | 34 | 10,000 | 2.89×10^-6 | 0.035
MHC 030 | 4.9 | 2.5 | 1.3 | ±0.25 | 5 | ±0.25 | 52.1 | 219 | 81 | 10,000 | 7.02×10^-6 | 0.060

Технические данные — исполнение из нержавеющей стали
Model | Max. Torque Short-term [N·m] | Max. Torque One-sided [N·m] | Max. Torque Reversing [N·m] | Misalignment Parallel (mm) | Misalignment Angular (°) | Misalignment Axial (mm) | Max. Torsional stiffness [N·m/rad] | Max. Radial spring stiffness [N/mm] | Max. Axial spring stiffness [N/mm] | Max. rpm (min^-1) | Moment of inertia (kg·m^2) | Mass (kg)
MHC 020 | 2.5 | 1.3 | 0.7 | ±0.25 | 5 | ±0.25 | 44.1 | 418 | 58 | 10,000 | 3.02×10^-6 | 0.058
MHC 025 | 5.7 | 2.9 | 1.5 | ±0.25 | 5 | ±0.25 | 101 | 662 | 95 | 10,000 | 8.02×10^-6 | 0.097
MHC 030 | 8.9 | 4.5 | 2.3 | ±0.25 | 5 | ±0.25 | 119.4 | 538 | 71 | 10,000 | 20.5×10^-6 | 0.167

Размеры (Единица: мм)
Model | d1/d2 Min. | d1/d2 Max. | D | L | I1 | I2 | S
MHC 015 | 3.0 | 5.0 | 15.0 | 22.0 | 6.0 | 2.5 | M2
MHC 020 | 4.0 | 6.0 | 20.0 | 28.0 | 8.6 | 3.7 | M3
MHC 025 | 6.0 | 10.0 | 25.0 | 30.0 | 8.6 | 3.7 | M3
MHC 030 | 10.0 | 12.0 | 30.0 | 38.0 | 11.0 | 5.0 | M4

Применения / Отрасли

• Сервоприводная техника
• Упаковочная и пищевая промышленность
• Медицинская техника

Характеристики / Технические спецификации

• Серия / Модель: MHC (доступно в алюминиевом и нержавеющем исполнении)
• Brand: Miki Pulley
• Крепление: зажимная втулка (силовое соединение, без люфта)
• Диапазон кратковременного момента (в зависимости от модели): прибл. 0.71 до 8.9 N·m
• Значения одностороннего / реверсивного момента по моделям: см. технические таблицы
• Компенсация смещений: параллельно ±0,25 мм; угловая до 5°; осевая ±0,25 мм
• Макс. рабочие обороты: до 10,000 min^-1
• Высокая концентричность и низковибрационный дизайн; без люфта при использовании зажимной втулки
• Цельная конструкция для безизносной, маломощной эксплуатации
• Зажимная втулка доступна для силового, безлюфтового соединения валов
• Детальные технические таблицы для алюминиевых и нержавеющих моделей (крутильная жёсткость, радиальная/осевая жёсткость пружины, момент инерции, масса)
• Размеры по моделям указаны (d1/d2 min/max, D, L, I1, I2, S)
• Доступен PDF-документ с техническими данными
