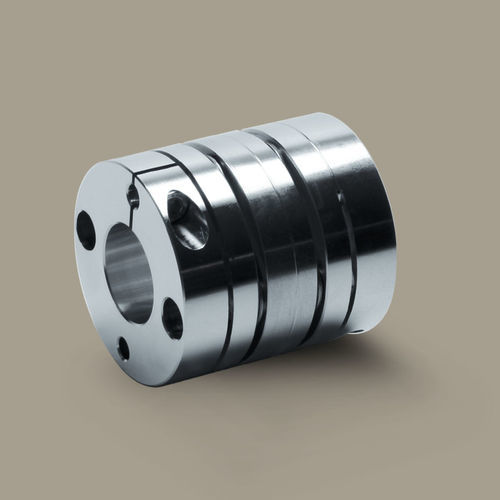

Гибкая муфта Servoflex SFC DA2 C series

из алюминиядвойнаядля серводвигателя

Описание
Версия Double Flex DA2 серии Servoflex SFC — это совместимая с чистыми помещениями гибкая муфта, очищенная, собранная и упакованная для использования в средах ISO класс 6. Обеспечивает высокую крутильную жесткость и компенсирует осевые, параллельные и угловые смещения при низкой массо-инерции благодаря легким ступицам из высокопрочного алюминиевого сплава.

Особенности

• Ступицы из высокопрочного алюминиевого сплава
• Обработка и обращение, пригодные для чистых помещений (ISO класс 6)
• Очень низкая инерция
• Высокая крутильная жесткость
• Примеры номинального момента: 5–100 Nm (зависит от модели)

Технические данные (Servoflex SFC DA2 cleanroom)
Модель | Тип | Номинальный момент (Nm) | Параллельное смещение (mm) | Угловое смещение (°) | Осевая компенсация (mm) | Макс. обороты (min⁻¹) | Крутильная жёсткость (Nm/rad) | Осевая жёсткость (N/mm) | Момент инерции (kg·m²) | Масса (kg)
SFC-030DA2 | B | 5 | 0.18 | 2 | ±0.4 | 10000 | 4000 | 32 | 9.49×10^-6 | 0.06
SFC-035DA2 | C | 10 | 0.24 | 2 | ±0.5 | 10000 | 9000 | 56 | 27.03×10^-6 | 0.122
SFC-040DA2 | B | 12 | 0.24 | 2 | ±0.6 | 10000 | 10000 | 40 | 35.91×10^-6 | 0.132
SFC-050DA2 | B | 25 | 0.28 | 2 | ±0.8 | 10000 | 16000 | 24 | 119.8×10^-6 | 0.27
SFC-055DA2 | C | 40 | 0.31 | 2 | ±0.84 | 10000 | 25000 | 21.5 | 262.3×10^-6 | 0.436
SFC-060DA2 | B | 60 | 0.34 | 2 | ±0.9 | 10000 | 35000 | 38.2 | 317.8×10^-6 | 0.493
SFC-080DA2 | C | 100 | 0.52 | 2 | ±1.10 | 10000 | 70000 | 64 | 1047×10^-6 | 1.05

Технические характеристики / примечания

• Обработка для чистых помещений: очищено, собрано и упаковано для использования в чистых помещениях (ISO класс 6)
• Материал ступиц: высокопрочный алюминиевый сплав
• Возможности компенсации: осевое, параллельное и угловое смещение
• Низкая массо-инерция благодаря алюминиевой конструкции (см. значения инерции выше)
• Высокая крутильная жесткость (значения зависят от модели; см. технические данные)
• Пример по скорости: до 10 000 min⁻¹ (вариативно в зависимости от модели)
• Доступные модели: SFC-030DA2, SFC-035DA2, SFC-040DA2, SFC-050DA2, SFC-055DA2, SFC-060DA2, SFC-080DA2
