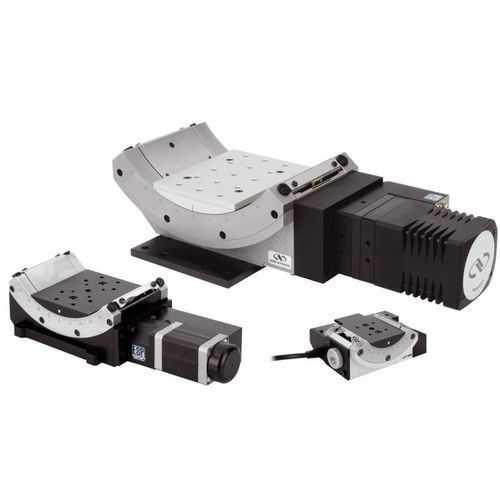

Моторизованный гониометр BG series

для точного углового выравнивания

Для приложений, связанных с наклоном, гониометры серии BG обеспечивают открытый доступ к грузу. Когда две ступени BG складываются вместе, образец вращается вокруг общей точки поворота. Эти гониометры с двигателем постоянного тока подходят для задач, требующих плавного перемещения, высокой скорости и высокой повторяемости. -Поворот поперечной оси на ±45° с максимально свободным доступом к вращающейся платформе -Установленные друг на друга люльки обеспечивают ортогональное вращение вокруг одной и той же точки поворота -Радиаторы шарикоподшипников с точной обработкой обеспечивают высокую стабильность и жесткость при минимальном колебании -Точная шлифованная червячная передача обеспечивает MIM 0,002° -Двигатель постоянного тока и поворотный энкодер обеспечивают плавное движение и высокую повторяемость Прецизионные многоосевые узлы Гониометры BG разработаны таким образом, что две модели смежных размеров могут быть непосредственно установлены ортогонально друг к другу (например, BGS80 с BGM120) для поворота вокруг одной и той же точки в пространстве. Возможность прямого монтажа позволяет сэкономить время на настройку, проектирование и расходы на переходные пластины. Для получения дополнительных осей вращения под сборкой или на верхней платформе BG можно установить вращающуюся ступень. На видео демонстрируется многоосевая сборка с открытым доступом, наклоном и вращением с двумя гониометрами BG и двумя ротационными ступенями. Открытая платформа вращения Этапы серии BG обеспечивают поворот поперечной оси на угол до ±45°, оснащенный механическими концевыми выключателями. Конструкция ступени обеспечивает максимально свободный доступ к вращающейся платформе, что позволяет упростить штабелирование и монтаж.
