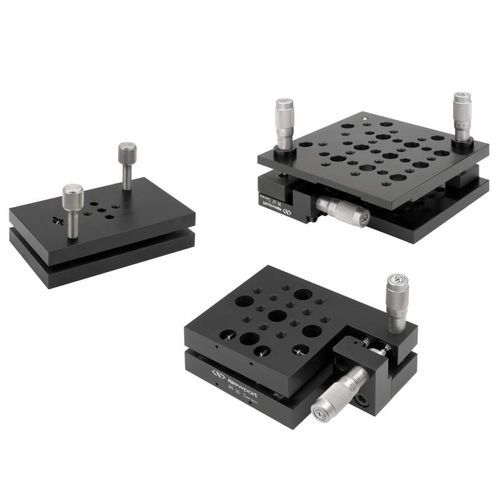

Координатный стол XYZ M series

наклонамеханизированныймногоосный

Эти многоосевые наклонные платформы обеспечивают регулировку наклона и вращения для выравнивания оптических компонентов. Они имеют кинематическую конструкцию, закаленные и полированные контактные площадки и подпружиненные регулировки для устранения люфта. -Стабильная, кинематическая конструкция -Версии с наклоном/поворотом, наклоном/поворотом и наклоном/поворотом/поворотом -Включенные микрометры SM-13 или регулировочные винты AJS -Обширный набор монтажных отверстий 1/4-20 или M6 -совместимы со ступенями 423 и 433 Наклон, наклон и вращение Эти многоосевые платформы обеспечивают регулировку угла наклона, наклона и вращения для выравнивания оптических компонентов. Модель 36 имеет регулировку наклона по высоте и регулировку вращения, которая поворачивает монтажную платформу вокруг кинематической точки поворота - идеально подходит для использования в качестве указателя. Модель 37 обеспечивает полную свободу угловой ориентации по трем осям. При использовании с XYZ-каскадом она обеспечивает шесть степеней свободы для полной возможности позиционирования. Модель 39 обеспечивает две оси угловой регулировки, позволяя ориентировать установленный компонент параллельно произвольной плоскости. Совместимость с линейными этапами Эти наклонные этапы идеально подходят для установки линейных трансляционных этапов, таких как 423 и 443, чтобы обеспечить сборки с возможностью полного выравнивания. Слева линейный каскад 443 установлен на модели 39, которая обеспечивает регулировку угла наклона. Справа модель 36 крепится к штабелю линейных этапов 423 по оси xy.
