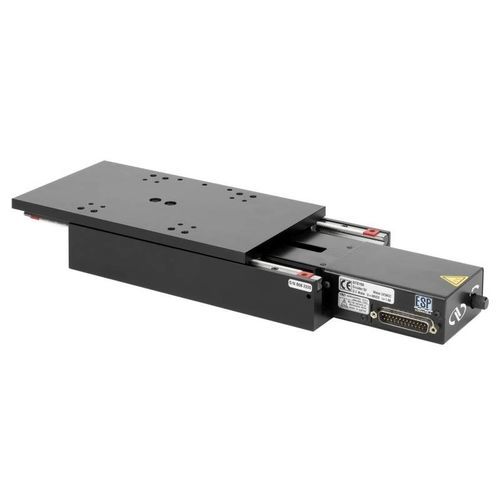

Линейный координатный стол GTS series

с линейным двигателемодноосныйс перекрестными роликами

Линейные переводные каскады GTS с высоким крутящим моментом двигателя постоянного тока сочетают в себе прямолинейность и плоскостность каскадов с подшипниками с перекрестными роликами с повышенной точностью и повторяемостью каскадов более высокого класса. Они обеспечивают высокопроизводительные решения для таких областей применения, как сканирование поверхности, тестирование и калибровка, выравнивание и крепление оптических компонентов и оптических линий задержки. Перекрещивающиеся роликовые подшипники с защитой от сползания обеспечивают исключительную прямолинейность и плоскостность Встроенный энкодер обеспечивает высокую повторяемость и точность перемещений Шарико-винтовая передача с низким коэффициентом трения минимизирует эффекты заедания и проскальзывания Долгосрочная прочность и стабильность Подключи и работай - совместимость с ESP Характеристики Прецизионный энкодер обратной связи Использование оптической шкалы с исключительным разрешением 50 нм, установленной в центре столика, позволяет уменьшить ошибки, вызванные приводным механизмом. Фиксированная конструкция считывающей головки позволяет избежать проблем с внутренними подвижными кабелями. Долгосрочная прочность и стабильность Каскады GTS изготавливаются из алюминия 7075 с пониженным напряжением для обеспечения долговременной прочности и стабильности. Все критические поверхности ступеней подвергаются многократной механической обработке и прецизионной шлифовке при строгом температурном и качественном контроле. Усовершенствованная асимметричная конструкция корпуса с заданным гибким преднатягом обеспечивает стабильные результаты при различных температурах и наиболее нечувствительна к неидеальным монтажным поверхностям. Очень тонкая и податливая Т-образная каретка была оптимизирована для различных условий нагрузки, включая конфигурации XY, и для обеспечения высокой вертикальной грузоподъемности. Перекрестные роликовые подшипники с антискрипом Для обеспечения наиболее точного управления траекторией ступени GTS оснащены парами лучших в своем классе перекрещивающихся роликовых подшипников с защитой от ползучести.
