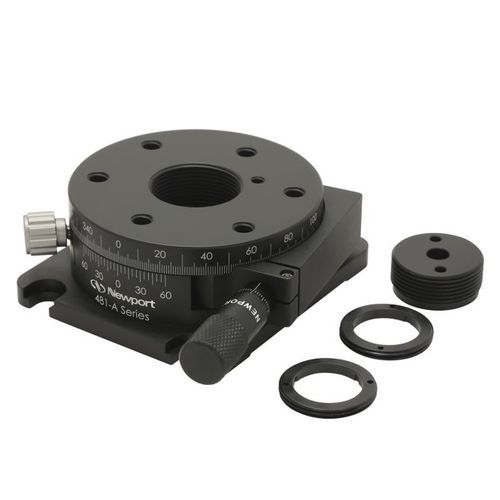

Ротационный координатный стол M-481 series

электрическиймногоосныйсверхточный

Высокопроизводительные вращающиеся ступени 481 обеспечивают плавное вращение смонтированных компонентов или оптики диаметром 1 дюйм с улучшенной чувствительностью и контролем по сравнению со стандартным вариантом. оптика размером 1/2 дюйма поддерживается при использовании дополнительного адаптера PRA-05. -Точное вращение с резьбовой апертурой для оптики 1 дюйм -Плавный перевод на 360° с улучшенной чувствительностью -Тангенциальный перевод с помощью микрометра или регулировочного винта -Адаптер для установки оптики диаметром 1/2 дюйма грубое вращение на 360° - Тонкое вращение на 5° Серия 481 Rotation Stage идеально подходит для точной настройки угловой ориентации любого компонента после его поворота на приблизительный угол. Этапы имеют непрерывное грубое перемещение на 360° на прецизионном расточенном подшипнике, поворачиваемом вручную, и точную регулировку на 5° по касательной с помощью микрометра или винта точной регулировки 100 TPI. Для активации точной регулировки необходимо зафиксировать грубое вращение с помощью винта с накатанной головкой. На боковой стороне столика выгравированы шкальные метки с указанием каждого градуса и верньер с отметками 5 угловых минут. Универсальное крепление оптики Вращающиеся штативы серии 481 имеют центральное отверстие с резьбой 1,063"-20, что позволяет надежно устанавливать оптику размером 1,0 дюйм, например, волновые пластины и поляризаторы, с помощью входящих в комплект стопорных колец, оптику размером 0,5 дюйма в адаптере PRA-05 или кубик для расщепления лучей размером 0,5 дюйма в держателе CH-0,5. Кальцитовые поляризаторы Glan-Laser могут непосредственно вставляться в резьбовое отверстие. Штативы 481 также поставляются со вставкой RSA-1TI со сплошной апертурой, которая обеспечивает центрированное зазорное отверстие, позволяющее установить по оси оптический компонент, поддерживаемый оптической стойкой.
