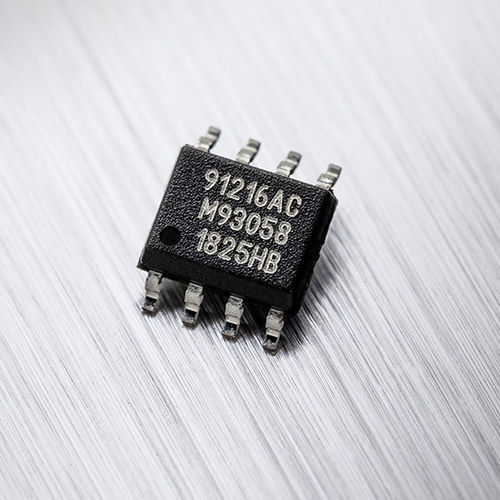

Интегральная схема токоприемника с эффектом Холла MLX91216

PCBDCAC

MLX91216 - это высокоскоростной высокоточный датчик тока IMC-Hall®, ориентированный в первую очередь на применение в инверторах/конверторах, а также на резервированный мониторинг систем управления аккумуляторными батареями (BMS). Лучшие характеристики Высокая точность Расширенная фильтрация на кристалле Улучшенная диагностика Описание продукта Модель MLX91216 входит в линейку высокоскоростных датчиков тока Gen2.5, ориентированных в первую очередь на применение в инверторах/преобразователях, а также на резервированный мониторинг систем управления аккумуляторными батареями (BMS). Благодаря технологии IMC-Hall®, использующей гибкий U-образный экран для защиты от перекрестных помех, токи могут измеряться в диапазонах от 200 до 2000 А. Плотность магнитного потока внутри экрана усиливается встроенным в кристалл интегрированным магнитным концентратором (IMC), затем измеряется с помощью встроенного эффекта Холла и усиливается до полномасштабной ратиометрии 5 В и быстрого аналогового выхода. Новый КМОП-датчик на основе эффекта Холла поставляется с различными заводскими настройками смещения, чувствительности и фильтрации, но может быть запрограммирован заказчиком с помощью оборудования для программирования PTC-04 компании Melexis. Корпус SOIC8 и U-образный экран позволяют устанавливать датчики в вертикальном положении, упрощают механическую сборку, снижают вес и обеспечивают возможность поверхностного монтажа. Технология IMC-Hall® хорошо подходит для работы в условиях повышенной вибрации, например, при приближении электрификации к вибрационным средам передачи. Особенности и преимущества Высокая точность Дрейф теплового смещения <5 мВ Дрейф тепловой чувствительности <1% Расширенная внутрисхемная фильтрация
