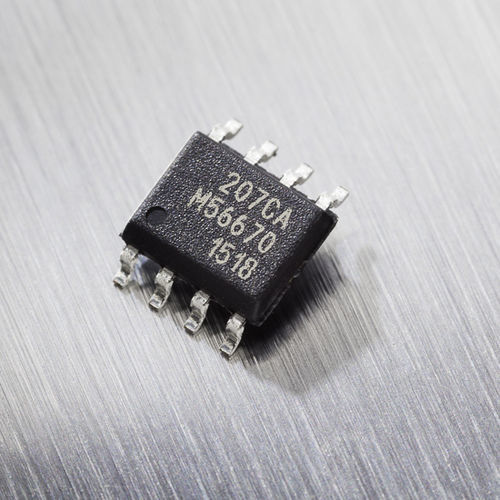

Интегральная схема токоприемника PCB MLX91207

DCACаналоговая

MLX91207 - полностью программируемая заказчиком монолитная ИС датчика тока в стандартном корпусе SO-8. Датчик Холла обеспечивает высокоскоростной аналоговый выходной сигнал, пропорциональный плотности внешнего приложенного потока, и дополнительный выход термометра. Датчик тока MLX91207 позволяет пользователю создать надежное решение для датчика тока с быстрым временем отклика < 10usec. Полностью программируемый датчик "подключи и работай ИС датчика тока MLX91207 сертифицирована для автомобильной промышленности и особенно подходит для измерений постоянного и/или переменного тока с частотой до 70 кГц с омической изоляцией и низкими требованиями к стоимости сборки. MLX91207 имеет защиту от перенапряжения и обратного напряжения, включая диагностику обрыва дорожки, и поэтому может использоваться в качестве "автономного" датчика тока, подключаемого непосредственно к кабелю. Передаточная характеристика MLX91207 полностью программируется заказчиком (смещение, коэффициент усиления, уровни зажатия, диагностические функции, ...). Области применения датчика тока В типичном случае датчик используется в сочетании с мягким ферромагнитным сердечником кольцевой формы. Датчик Холла помещается в небольшой воздушный зазор, а токоведущий проводник пропускается через внутреннюю часть ферромагнитного кольца. Ферромагнитное кольцо концентрирует и усиливает магнитный поток на ИС датчика Холла, которая формирует выходное напряжение, пропорциональное току. MLX91207 идеально подходит для многих областей токовых датчиков в автомобилестроении, например, для традиционного контроля состояния аккумуляторов, для преобразователей в гибридных электромобилях (HEV), электромобилях (EV) и т.д. Кроме того, он может использоваться в различных приложениях на промышленном и потребительском рынках, например, в солнечных батареях.
