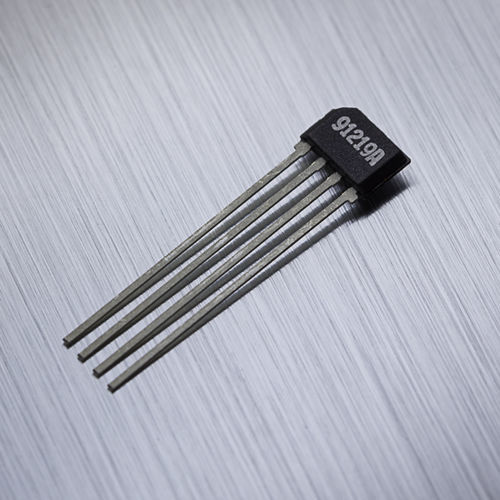

Интегральная схема токоприемника с эффектом Холла MLX91219

PCBвысокой точностианалоговая

MLX91219 - это высокоскоростной высокоточный обычный датчик тока Холла, упрощающий разработку модулей благодаря двойной функции обнаружения перегрузки по току (OCD), гибкому питанию 3,3 В/5 В и улучшенному SNR. Описание продукта MLX91219 - это высокоскоростной высокоточный датчик тока Холла, упрощающий проектирование модулей благодаря двойной функции обнаружения перегрузки по току (OCD), гибкому питанию 3,3 В/5 В и улучшенному SNR. Благодаря технологии Холла - использованию ферромагнитного сердечника - токи могут измеряться в диапазонах от 200 А до более 2000 А. MLX91219 представляет собой монолитный традиционный датчик на эффекте Холла. Датчик обеспечивает аналоговое выходное напряжение, пропорциональное плотности магнитного потока, приложенного параллельно поверхности ИС. Передаточная характеристика MLX91219 подстраивается на заводе по температуре и программируется (смещение, чувствительность, фильтрация, внутренний порог перегрузки по току) при калибровке на заводе-изготовителе. Благодаря полосе пропускания 400 кГц и быстрому времени отклика он особенно хорошо подходит для высокоскоростных приложений, таких как управление двигателями, инверторами и преобразователями, где требуется быстрое время отклика, обусловленное быстрой коммутацией. MLX91219 также лучше всего подходит для таких приложений, как резервированный мониторинг систем управления аккумуляторными батареями (BMS). Микросхемы выпускаются в корпусе SOIC8 или VA: Тонкий корпус VA позволяет легко вводить в узкий воздушный зазор ферромагнитный сердечник, в результате чего получается конструкция с высоким отношением сигнал/шум. Вариант SOIC8 включает в себя второй ОКР. Следует отметить, что функция обнаружения сверхтока на кристалле позволяет экономить место на плате и средства
