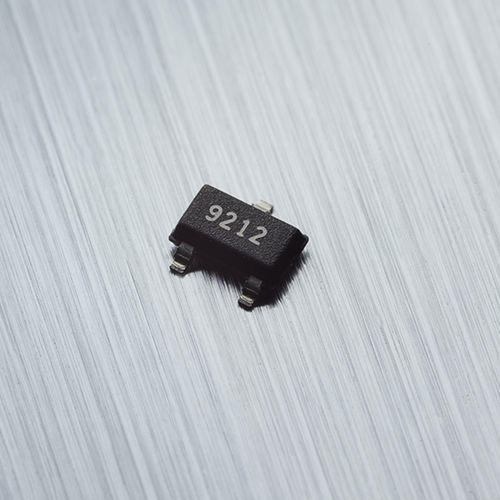

Интегральная схема токоприемника с эффектом Холла MLX91211

PCBDCAC

MLX91211 - это среднескоростной датчик тока второго поколения, который бесконтактно регистрирует магнитное поле, создаваемое током, протекающим по проводнику, будь то кабель, шина или трасса печатной платы. MLX91211 - это среднескоростной датчик тока второго поколения, который определяет магнитное поле, создаваемое током, протекающим по проводнику, будь то кабель, шина или печатная плата. Для минимизации восприимчивости к внешним магнитным полям и максимизации концентрации магнитного поля, создаваемого током, датчик обычно размещается внутри ферромагнитного сердечника. MLX91211 - ИС обычного датчика тока Холла с частотой 40 кГц Датчик имеет аналоговый выход, ратиометричный напряжению питания (которое может находиться в диапазоне от 3,135 В до 5,5 В). MLX91211 содержит стабилизатор напряжения, обеспечивающий стабильность внутреннего питания и оптимальные характеристики. Выходной сигнал пропорционален измеряемому магнитному полю, направленному перпендикулярно поверхности корпуса. Прибор запрограммирован на различные настройки чувствительности в зависимости от диапазона токового зондирования и имеет заводскую калибровку выходного напряжения покоя на уровне 50% от напряжения питания. Датчик оптимизирован для применения в чувствительных к цене приложениях и выпускается в двух вариантах: - версия ABT с многотемпературной подстройкой чувствительности и высокой точностью - версия ABA со стандартной регулировкой чувствительности и стандартной точностью Особенности и преимущества Линейный датчик Холла, оптимизированный для применения в системах измерения переменного и постоянного тока Напряжение питания в диапазоне от 3,135 В до 5,5 В Аналоговое ратиометрическое выходное напряжение Заводская настройка магнитной чувствительности и смещения Среднескоростное считывание Полоса пропускания от постоянного тока до 40 кГц
