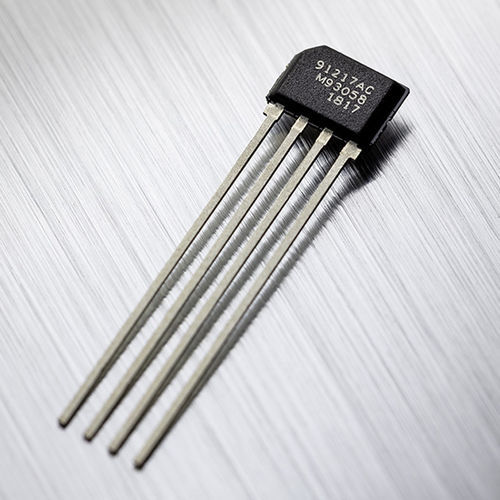

Интегральная схема токоприемника с эффектом Холла MLX91217

PCBDCAC

MLX91217 входит в портфель высокоскоростных ИС датчиков тока поколения 2.5, ориентированных в первую очередь на инверторные/конверторные приложения. По технологии Conventional Hall - с использованием внешнего ферромагнитного сердечника для концентрации сигнала.. Описание продукта MLX91217 входит в портфель ИС высокоскоростных датчиков тока поколения 2.5, ориентированных в первую очередь на применение в инверторах/преобразователях. С помощью традиционной технологии Холла - использования внешнего ферромагнитного сердечника для концентрации сигнала - можно измерять токи в диапазоне от ±50 А до ±5000 А. Плотность магнитного потока внутри воздушной прослойки сердечника измеряется с помощью встроенного эффекта Холла и усиливается до 5 В в полномасштабном ратиометрическом режиме и быстрого аналогового выхода. Новый КМОП-датчик на основе эффекта Холла предлагается с различными заводскими настройками смещения, чувствительности и фильтрации, но может быть запрограммирован заказчиком с помощью оборудования для программирования Melexis PTC-04. Основными изменениями по сравнению с MLX91209 поколения 2 являются: Более высокая точность Дрейф теплового смещения ±5 мВ (улучшение на 50%) Дрейф тепловой чувствительности ±1% (улучшение на 33%) Улучшенная диагностика Обнаружение оборванного провода Программируемые уровни зажатия выхода Расширенная внутрисхемная фильтрация Корпус SIP4-VA позволяет устанавливать чувствительные элементы в узкие пазы сердечника, а несколько вариантов формы выводов датчика обеспечивают разработчикам большую гибкость при механической интеграции и сборке. Доступны следующие варианты заводской отделки: MLX91217LVA-ACA-000 с чувствительностью 10 мВ/мТл и биполярным выходом около 2,5 В MLX91217LVA-ACA-003 с чувствительностью 9 мВ/мТл и биполярным выходом около 2,5 В MLX91217LVA-ACA-005 с чувствительностью 13 мВ/мТл и биполярным выходом около 2,5 В
