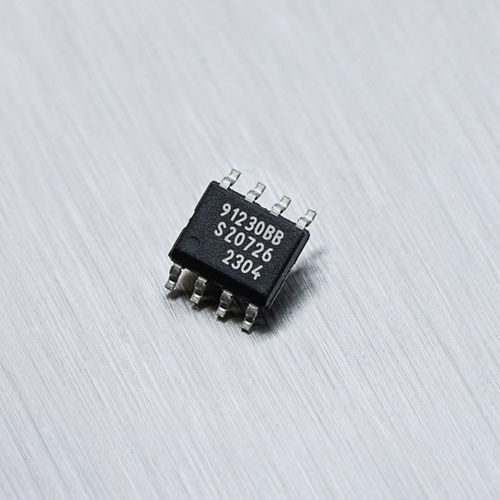

Интегральная схема токоприемника с эффектом Холла MLX91230

PCBDCнапряжения

MLX91230 измеряет постоянный ток. В нем реализована возможность измерения IVT, встроен микроконтроллер и реализована поддержка приложений безопасности. Он идеально подходит для управления батареями EV и систем распределения питания. Описание продукта MLX91230 - это первый интеллектуальный датчик тока на основе датчика Холла, входящий в портфель Melexis Gen 3. Благодаря измерению трех физических величин (тока, напряжения и температуры) и выделенной флэш-памяти объемом 32 КБ на одной ИС этот продукт, отвечающий требованиям стандарта ASIL, идеально подходит для применения в системах безопасности. Благодаря диагностике MLX91230 снимает с интегратора значительную часть нагрузки по разработке всех механизмов безопасности. К ним относится и встроенный в кристалл датчик перегрузки по току. Поскольку такие показатели батареи, как состояние заряда (SoC), состояние здоровья (SoH) и состояние функционирования (SoF), напрямую связаны с дальностью поездки, высокая точность определения тока является ключевым фактором в этих расчетах. MLX91230 имеет точность +/-0,5% при изменении температуры (от -40℃ до 125℃), при этом дрейф в течение всего срока службы не превышает +/-1%. MCU обеспечивает автоматическую регулировку усиления для охвата более высоких динамических диапазонов, а встроенная флэш-память позволяет развертывать пользовательское программное обеспечение и осуществлять широкую компенсацию несовершенства системы. Питаясь от регулируемого напряжения 5 В или напрямую подключаясь к 12-вольтовой батарее, MLX91230 в SOCI8 обеспечивает измерения и диагностику либо по шине LIN, либо через UART. Для инженерных разработок доступны следующие инструменты: DVK91230: комплект средств разработки для начала работы Melexis Universal Master (MUM): для программирования и сопряжения ИС. За дополнительной информацией обращайтесь к местному представителю.
