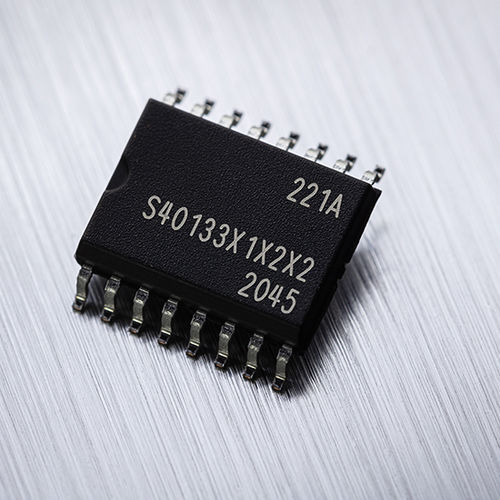

Интегральная схема токоприемника с эффектом Холла MLX91221

фиксированнаяPCBDC

MLX91221 представляет собой изолированный интегральный датчик тока на эффекте Холла с двойным ОЗУ, работающий от источника питания 3,3 В. Основные характеристики Датчик переменного и постоянного тока с заводской настройкой Аналоговое ратиометрическое или фиксированное выходное напряжение Сочетание чувствительного элемента, формирования сигнала и изоляции в миниатюрном корпусе для поверхностного монтажа Описание продукта MLX91221 - это изолированный интегральный датчик тока на основе эффекта Холла с двойным OCD, работающий от источника питания 3,3 В. Это самый простой интегральный датчик тока "все-в-одном", обладающий оптимальным соотношением малой площади, низкого импеданса, высокой полосы пропускания, изоляции и других общих характеристик. Блок-схема MLX91220 MLX91221 MLX91221 - это интегрированный датчик тока, который измеряет ток, протекающий через выводную рамку корпуса, и тем самым минимизирует тепловые потери, возникающие при использовании более стандартных решений. Внутри корпуса плотность магнитного потока, создаваемого протекающим током, дифференциально воспринимается двумя наборами пластин Холла. В результате влияние внешних возмущающих полей, создаваемых плотной силовой электроникой, окружающей ИС, сводится к минимуму. Остаточный сигнал усиливается и обеспечивает высокоскоростное линейное аналоговое выходное напряжение. Близкое расположение пластин Холла к токопроводу обеспечивает высокое отношение сигнал/шум и точность сигнала по температуре. При такой миниатюризации сохраняется высокий уровень изоляции по напряжению между первичными и противоположными им выводами вторичной обмотки. Датчики тока могут работать в двух режимах измерения: ратиометрический режим, предназначенный для приложений, требующих масштабирования выходного напряжения в зависимости от напряжения питания фиксированный режим (дифференциальный), рассчитанный на использование опорного напряжения
