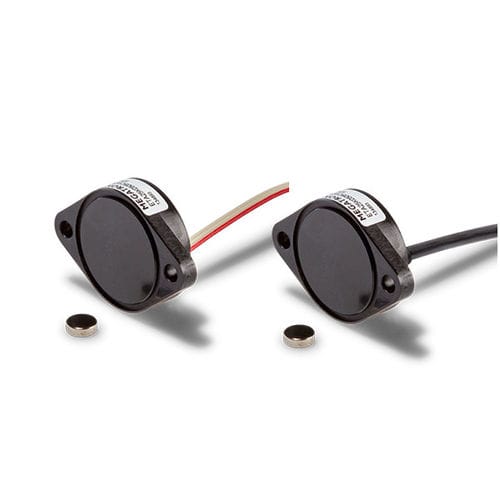

Инкрементальный датчик угла поворота ETx25K
абсолютныйс эффектом Холла12 битов

инкрементальный датчик угла поворота
инкрементальный датчик угла поворота
Добавить в папку «Избранное»
Добавить к сравнению

Более подробная информация на сайте MEGATRON Elektronik GmbH & Co. KG

Характеристики

Тип
инкрементальный, абсолютный
Технология
с эффектом Холла
Разрешение абсолютных энкодеров
12 битов, 14-битный
Механическая характеристика
однооборотный, многооборотный, с фланцем, бесконтактный, герметичный
Выходной сигнал
аналоговый, цифровой, выход по напряжению, с коммутационными каналами, с выходом DC, 4-20 мА, SSI, последовательный
Напряжение питания
24 Vcc, 15 Vcc, 12 Vcc, 5 Vcc
Материал
из пластика
Уровень защиты
на ударопрочность, пыленепроницаемый, IP67, IP40, устойчивый к КЗ
Применение
для промышленности, для двигателя, для OEM, для лифта, для робототехники, для экстерьера
Другие характеристики
компактный, для обратной связи привода, без подшипников, модульный, с резервированием, с гальванической изоляцией, интегральная схема
Размер фланца

15 mm
(1 in)

Диаметр корпуса

МИН.: 25 mm
(0,98 in)

25 mm
(0,98 in)

МАКС.: 37 mm
(1,46 in)

Частота на выходе

МИН.: 10 kHz

МАКС.: 100 kHz

Температура процесса

МИН.: -40 °C
(-40 °F)

МАКС.: 85 °C
(185 °F)

Описание

Комплектные энкодеры ETx25K используются для надежного измерения угла с вала, установленного в приложении: как однооборотный вариант (360°) с аналоговым, ШИМ, инкрементным, SER или SPI выходом, или как многооборотный вариант (до 72000°) с аналоговым выходом. ETx25K может использоваться в условиях средней степени защиты (IP67). Однооборотная электроника: Абсолютный аналоговый энкодер ETA25K (резервированный вариант ETA25K X): Обеспечивает абсолютный аналоговый сигнал с разрешением 12 бит. Абсолютный аналоговый энкодер ETP25K: Широтно-импульсный выход (ШИМ) Инкрементный энкодер ETI25K: С 1024 импульсами / на оборот и наличием следующих выходных сигналов: TTL, Push-Pull или открытый коллектор. Абсолютный энкодер ETS25K с цифровым выходом: 12-битное разрешение с интерфейсом SER и 14-битное разрешение с интерфейсом SPI Многооборотная электроника: Многооборотный энкодер ETP25K PM с аналоговым выходом, программируемый непосредственно на месте: ETA25K PM измеряет углы от 0...10° до 0...72000° (абсолютный).

---

Это автоматический перевод.  (просмотреть оригинал на английском языке)

Каталоги

ETx25K
ETx25K
32 Страницы
Data sheet ETx25K
Data sheet ETx25K
32 Страницы
