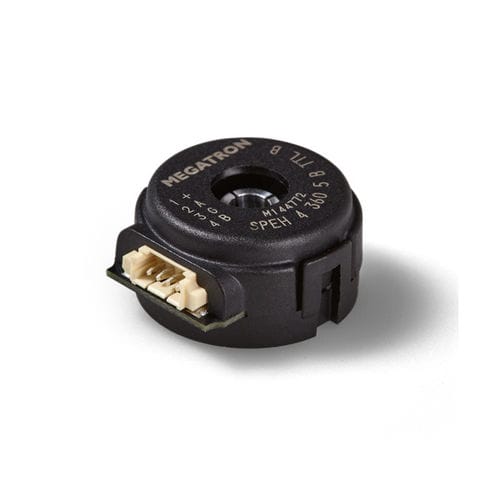

Инкрементальный датчик угла поворота SPEH

оптическийс полой осьюцифровой

Комплектный энкодер с очень плоским полым валом и высокой скоростью вращения Серия SPEH представляет собой оптический инкрементальный энкодер, устанавливаемый непосредственно на вал устройства. Диаметр корпуса 22 мм и очень малая монтажная глубина (всего 11,3 мм) позволяют интегрировать энкодер с полым валом в компактные конструкции для экономии места. Энкодер с полым валом может быть точно установлен с помощью прилагаемого монтажного инструмента. Он подходит для валов диаметром от 2 мм до 6,35 мм. Для более длинных валов имеется дополнительное отверстие в крышке. Сигналы передаются через выходы TTL или линейного драйвера, которые имеют различные преимущества в зависимости от применения. Выходы TTL обеспечивают простую интеграцию в системы управления, в то время как выход линейного драйвера использует дифференциальные сигналы и, таким образом, обеспечивает передачу без помех по длинным кабельным линиям. Два канала (A и B) позволяют распознавать направление вращения и обеспечивают надежную обратную связь по положению. Максимальная скорость вращения составляет до 60 000 об/мин, при этом максимальное количество импульсов соответственно уменьшается из-за частоты среза, если она используется. Опции: Количество импульсов 100, 108, 120, 125, 128, 200, 250, 256, 300, 360, 400, 500, 512, 720, 800, 1000 ppr Диаметр вала от 2 мм до 6,35 мм Крышка корпуса со сквозным отверстием или без него Выходная электроника TTL или линейный драйвер
