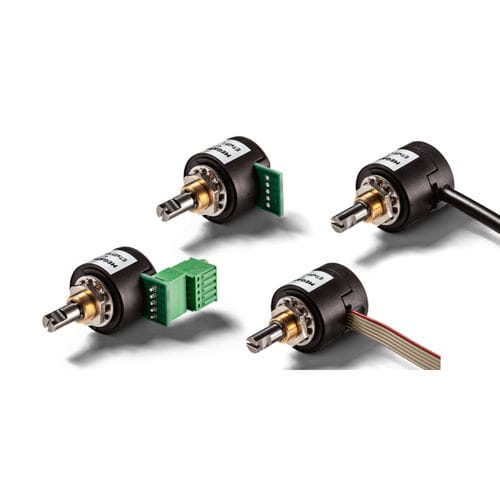

Датчик угла поворота с эффектом Холла ETx25
инкрементальныйабсолютный12 битов

датчик угла поворота с эффектом Холла
датчик угла поворота с эффектом Холла
датчик угла поворота с эффектом Холла
датчик угла поворота с эффектом Холла
датчик угла поворота с эффектом Холла
датчик угла поворота с эффектом Холла
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
инкрементальный, абсолютный
Технология
с эффектом Холла
Разрешение абсолютных энкодеров
12 битов, 14-битный
Механическая характеристика
со сплошным валом, однооборотный, многооборотный
Выходной сигнал
аналоговый, цифровой, выход по напряжению, 4-20 мА, с выходом DC, SSI, последовательный
Напряжение питания
15 Vcc
Материал
из нержавеющей стали, из пластика
Уровень защиты
на ударопрочность, пыленепроницаемый, IP66, IP40, устойчивый к КЗ
Применение
для промышленности, для двигателя, для OEM, для лифта, для робототехники, для экстерьера
Другие характеристики
компактный, программируемый, с резервированием, модульный, интегральная схема, с гальванической изоляцией
Разрешение инкрементального энкодера (импульсы/оборот)

МИН.: 1 unit

МАКС.: 1 024 unit

Размер фланца

19 mm
(1 in)

Диаметр корпуса

25 mm
(0,98 in)

Диаметр оси

МИН.: 4 mm
(0,16 in)

6 mm
(0,24 in)

МАКС.: 6 mm
(0,24 in)

Длина

МИН.: 18,8 mm
(0,74 in)

18,8 mm
(0,74 in)

МАКС.: 28,8 mm
(1,134 in)

Скорость вращения

МИН.: 100 rpm
(628 rad.min-1)

МАКС.: 800 rpm
(5 027 rad.min-1)

Частота на выходе

МИН.: 10 kHz

МАКС.: 100 kHz

Температура процесса

МИН.: -40 °C
(-40 °F)

МАКС.: 85 °C
(185 °F)

Описание

Энкодеры ETx25 подходят для применения в тех случаях, когда важны длительный срок службы и оптимальная адаптация датчика к условиям эксплуатации. Энкодеры с эффектом Холла семейства ETx25 характеризуются высокой надежностью, сроком службы более 100 миллионов оборотов и независимой линейностью до ±0,3 %. Энкодеры определяют углы без контакта и оснащены металлической втулкой с высокой степенью закалки. Датчик в корпусе Ø25 мм с валом Ø6 мм или 6,35 мм (1/4 ") крепится на объекте с помощью центральной резьбы. Имеется удобный выбор вариантов электрического подключения с помощью пайки, - зажима, - круглого, - или плоского ленточного кабеля. Можно выбрать одну из следующих электроник: Однооборотный абсолютный энкодер ETA25 (резервная версия ETA25X): Обеспечивает абсолютный аналоговый сигнал с разрешением 12 бит. Для безопасных и критических применений ETA25X предлагает гальванически изолированную и резервную электронику (см. серию ETA25X в спецификации). ETA25PM, Teach-In-Encoder, программируемый многооборотный или однооборотный абсолютный энкодер: Программируемый на месте (Teach-in)-энкодер для углов поворота до 72000° (200 оборотов), также может использоваться как однооборотный энкодер с Teach-in. Разрешение 12 бит, с токовым выходом или выходом напряжения. Обучение может быть выполнено на месте с помощью простой схемы программирования. Однооборотный инкрементальный энкодер ETI25: До 1024 импульсов на оборот и наличие следующих выходных сигналов: TTL, Push-Pull или Open Collector Последовательный однооборотный угловой энкодер ETS25: 14-битное разрешение с интерфейсом SPI, возможность резервирования для SPI (серия ETS25X) Однооборотный энкодер ETP25 с ШИМ: С ШИМ-выходом

---

Каталоги

ETx25F
ETx25F
29 Страницы
ETx25K
ETx25K
32 Страницы
Data sheet ETx25K
Data sheet ETx25K
32 Страницы
