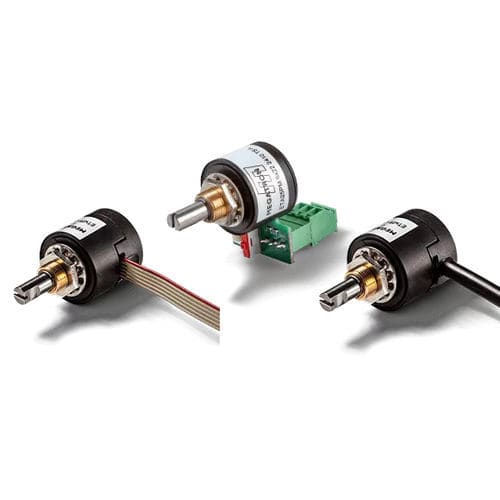

Абсолютный датчик угла поворота ETA25PM
с эффектом Холла12 битовсо сплошным валом

абсолютный датчик угла поворота
абсолютный датчик угла поворота
абсолютный датчик угла поворота
абсолютный датчик угла поворота
абсолютный датчик угла поворота
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
абсолютный
Технология
с эффектом Холла
Разрешение абсолютных энкодеров
12 битов
Механическая характеристика
со сплошным валом, однооборотный, многооборотный
Выходной сигнал
аналоговый, с выходом DC, 4-20 мА
Напряжение питания
24 Vcc, 15 Vcc, 12 Vcc
Материал
из нержавеющей стали, из пластика
Уровень защиты
пыленепроницаемый, IP66, IP40
Применение
для промышленности, для двигателя, для OEM, для лифта, для робототехники, для экстерьера
Другие характеристики
компактный, программируемый, модульный, с гальванической изоляцией, интегральная схема
Диаметр корпуса

25 mm
(0,98 in)

Диаметр оси

МИН.: 4 mm
(0,16 in)

МАКС.: 6 mm
(0,24 in)

6 mm
(0,24 in)

Длина

МИН.: 18,8 mm
(0,74 in)

МАКС.: 28,8 mm
(1,134 in)

18,8 mm
(0,74 in)

Скорость вращения

МИН.: 100 rpm
(628 rad.min-1)

МАКС.: 800 rpm
(5 027 rad.min-1)

Температура процесса

МИН.: -40 °C
(-40 °F)

МАКС.: 85 °C
(185 °F)

Описание

Программируемый многооборотный датчик ETA25PM может быть параметризован заказчиком на месте на желаемый угловой диапазон измерения и чувство вращения до 10 000 раз. Только одно устройство для различных углов поворота, смысл вращения, прямая параметризация на месте. Эти преимущества дают пользователю возможность настроить многооборотный энкодер ETA25PM в соответствии с требованиями применения на месте. Для различных требований требуется только одно устройство углового энкодера, которое можно параметризовать практически так часто, как это необходимо. ETA25PM измеряет углы от 0...10° до 0...72000° (абсолютный). Датчик ETA25PM выпускается до степени защиты IP66 и имеет длительный срок службы - более 100 миллионов оборотов вала. Компактный датчик в корпусе 25 мм с диаметром вала Ø6 мм или Ø6,35 мм оптимально подходит, например, для использования в приводных механизмах в качестве обратной связи по положению. Вариант ETA25PM со встроенными кнопками для программирования угла и чувства вращения поставляется по запросу.

---

ВИДЕО

Каталоги

ETA25PM
ETA25PM
6 Страницы
Data sheet ETA25PM
Data sheet ETA25PM
6 Страницы
Data sheet ETA25
Data sheet ETA25
31 Страницы
