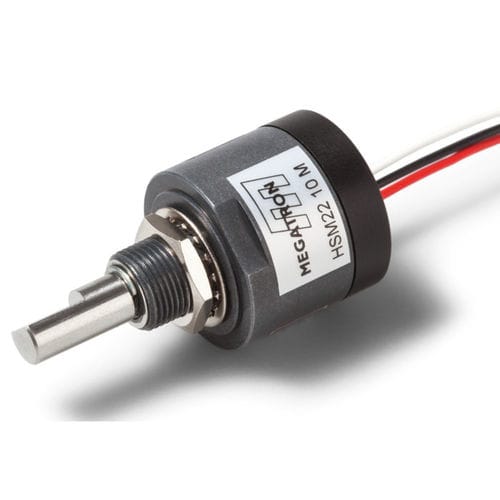

Многооборотный датчик угла поворота HSM22M
абсолютныйс эффектом Холла12 битов

многооборотный датчик угла поворота
многооборотный датчик угла поворота
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
абсолютный
Технология
с эффектом Холла
Разрешение абсолютных энкодеров
12 битов
Механическая характеристика
со сплошным валом, многооборотный
Выходной сигнал
аналоговый, выход по напряжению, выход тока, с выходом DC
Напряжение питания
5 Vcc, 24 Vcc, 12 Vcc
Материал
из нержавеющей стали, из пластика
Уровень защиты
IP50
Применение
для промышленности, для OEM, для лифта
Другие характеристики
компактный, с резервированием, интегральная схема
Размер фланца

23 mm
(1 in)

Диаметр корпуса

23 mm
(0,91 in)

Диаметр оси

МИН.: 4 mm
(0 in)

6 mm
(0 in)

МАКС.: 6 mm
(0 in)

Скорость вращения

400 rpm
(2 513 rad.min-1)

МАКС.: 400 rpm
(2 513 rad.min-1)

Температура процесса

МИН.: -40 °C
(-40 °F)

МАКС.: 85 °C
(185 °F)

Описание

Многооборотный абсолютный энкодер - HSM22M Функция True-Power-On означает, что любое изменение угла обнаруживается даже при отключении питания, а при восстановлении питания угол точно воспроизводится в виде аналогового сигнала. Технология бесконтактных датчиков работает на основе современной градиентной оценки магнитного поля в процессорном исполнении. Благодаря этому многооборотный энкодер практически не подвержен влиянию внешних магнитных полей или изменению температуры окружающей среды. В сочетании с прецизионной механикой энкодер демонстрирует дополнительные преимущества по сравнению с магниторезистивными методами. Последние могут иметь недостатки при получении измеренных значений без напряжения. Еще одной особенностью многооборотного датчика является наличие плато сигнала в начале и конце диапазона, что предотвращает резкие изменения сигнала. Электрически эффективный диапазон вращения датчика составляет 3600° без учета работ. По запросу энкодер HSM22M может быть запрограммирован на заводе на электрически эффективный угол поворота 360° ≤ α ≤ 3600° в соответствии с условиями применения. Энкодер поставляется с напряжением питания 5 В/постоянного тока, 12 В/постоянного тока и 24 В/постоянного тока, а также с выходом по напряжению и току. Резервная электроника содержит процессор с двумя отдельными процессорными ядрами, питается от двух независимых напряжений питания и имеет гальванически развязанные сигнальные выходы. По запросу резервная электроника может быть заказана с общим источником питания и заземлением (4 электрических соединения). Электроника полностью заключена в пластиковый корпус для оптимальной защиты. Вал Ø6 мм из нержавеющей стали сплющен. Срок службы подшипника с металлической втулкой составляет не менее 20 миллионов оборотов вала. Допускается непрерывная скорость вращения вала до 400 об/мин.

---

Каталоги

HSM22M
HSM22M
7 Страницы
Data sheet HSM22M
Data sheet HSM22M
7 Страницы
