Инкрементальный датчик угла поворота HTx36
абсолютныйс эффектом Холла12 битов

инкрементальный датчик угла поворота
инкрементальный датчик угла поворота
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
инкрементальный, абсолютный
Технология
с эффектом Холла
Разрешение абсолютных энкодеров
12 битов, 14-битный
Механическая характеристика
со сплошным валом, с полой осью, однооборотный, многооборотный, с синхронным фланцем
Выходной сигнал
аналоговый, цифровой, выход по напряжению, с коммутационными каналами, с выходом DC, 4-20 мА, SSI, с последовательным интерфейсом
Напряжение питания
24 Vcc, 15 Vcc, 12 Vcc, 5 Vcc
Материал
из алюминия, из нержавеющей стали
Уровень защиты
вибростойкий, на ударопрочность, IP40, без технического обслуживания, устойчивый к КЗ, для агрессивной среды, IP55, ударопрочный, герметичный, CEM, противоударный, IP67, IP50, с магнитным экраном, IP66, IP65, IP20, IP54, IP30
Применение
для промышленности, для двигателя, для OEM, для лифта, для робототехники, для экстерьера
Другие характеристики
высокое разрешение, программируемый, высокая скорость, для обратной связи привода, с резервированием, с гальванической изоляцией, интегральная схема, со встроенным сцеплением
Размер фланца

МИН.: 33 mm (1 in)

МАКС.: 36 mm (1 in)

Диаметр корпуса

МИН.: 36 µm

36 000 µm (1 in)

МАКС.: 36 000 µm (1 in)

Диаметр оси

МИН.: 4 mm (0 in)

6 mm, 8 mm (0 in)

МАКС.: 12 mm (0 in)

Длина

МИН.: 33,5 mm (1,319 in)

40,5 mm (1,594 in)

МАКС.: 54,3 mm (2,138 in)

Скорость вращения

МАКС.: 12 000 rpm (75 398 rad.min-1)

Частота на выходе

МИН.: 10 kHz

МАКС.: 100 kHz

Температура процесса

МИН.: -40 °C (-40 °F)

МАКС.: 80 °C (176 °F)

Описание

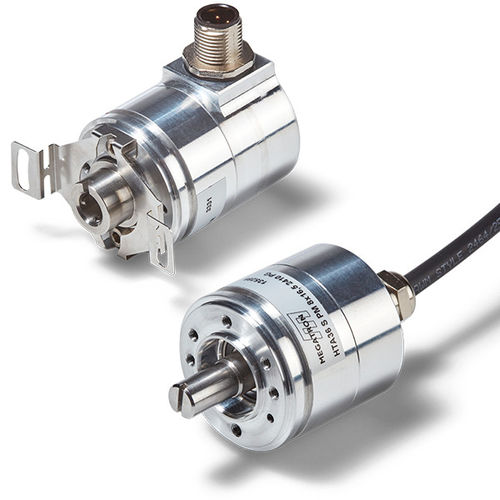

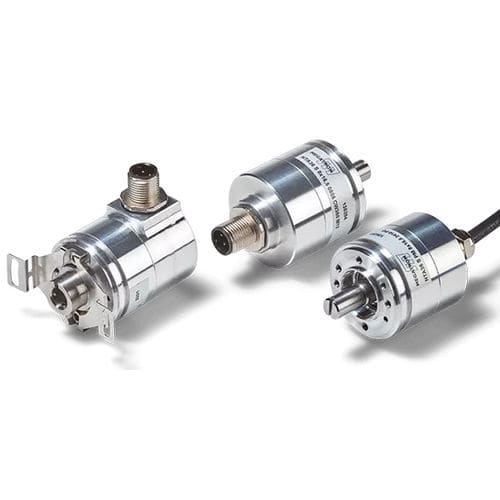

Энкодер HTx36 - надежный, шарикоподшипниковый, герметичный, со сплошным или полым валом. Энкодеры серии HTx36 специально разработаны для применения между простыми и тяжелыми приложениями. Бесконтактные энкодеры в металлическом корпусе Ø36 мм могут быть точно подобраны для соответствующей области применения благодаря многочисленным электронным и механическим опциям Абсолютный энкодер: - Одно- или многооборотный - Аналоговый: Выход напряжения/тока, ШИМ - 12 бит - Цифровые: SSI, SSI+UVW до 16 пар полюсов, SER, SPI - до 14 бит - Также резервирование Инкрементный энкодер: - A, B, Z также дифференциальный A, A/, B, B/, Z, Z/ - Сигнальные выходы OC, TTL, PP - Свободный выбор количества импульсов - до 1024 шт. - Сигналы UVW для коммутации двигателей постоянного тока до 16 пар полюсов

---

Каталоги

HTx36
HTx36
50 Страницы
Data sheet HTx36
Data sheet HTx36
35 Страницы
HTx36E
HTx36E
34 Страницы
