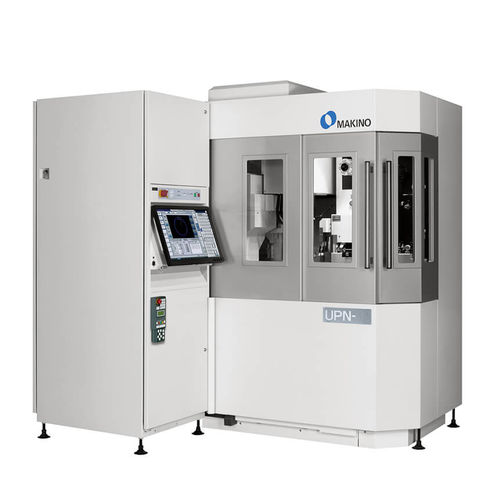

Станок электроэрозионной обработки с проводом UPN-01

ЧПУвысокой точности

Станок UPN-01 представляет собой следующий скачок в развитии технологии сверхточной обработки и финишной обработки поверхности при выполнении операций с проволокой малого/тонкого диаметра. Станок имеет уникальную горизонтальную компоновку системы привода проволоки, которая повышает производительность резьбонарезания, и способен надежно нарезать резьбу в начальных отверстиях диаметром до 30 мкм (0,001 дюйма), а также работать с проволокой диаметром от 0,100 мм (0,004 дюйма) до 15 мкм (0,0006 дюйма). UPN-01 способен достигать субмикронной точности, что стало возможным благодаря использованию в станке пневматических направляющих статического давления и технологии линейных двигателей. Эти две передовые системы управления движением объединены для минимизации механического трения и механической инерции, чтобы обеспечить последовательное сверхточное перемещение инкремента. В UPN-01 используется система обратной связи со шкалой 0,01 мкм или 10 нанометров (0,0000004 дюйма), которая обеспечивает минимальное программируемое приращение 0,1 мкм (0,000004 дюйма), что позволяет достичь округлости механического перемещения 0,2 мкм (0,000008 дюйма). В станке UPN-01 используется масляная диэлектрическая система, которая обеспечивает больший контроль над искровым зазором при обработке, что повышает точность детали, качество обработки поверхности и металлургическое качество. Станок позволяет достичь чистоты поверхности вплоть до 0,02 мкмРа (1 мкнРа). Вся рабочая зона также закрыта и контролируется по температуре, чтобы минимизировать тепловые изменения в станке и заготовке в течение долгих часов работы. Встроенная сверхточная поворотная С-ось обеспечивает точность индексации ±2 Arc Seconds (±0,00056 градуса), а также автоматическую замену заготовки для длительной работы без присмотра.
