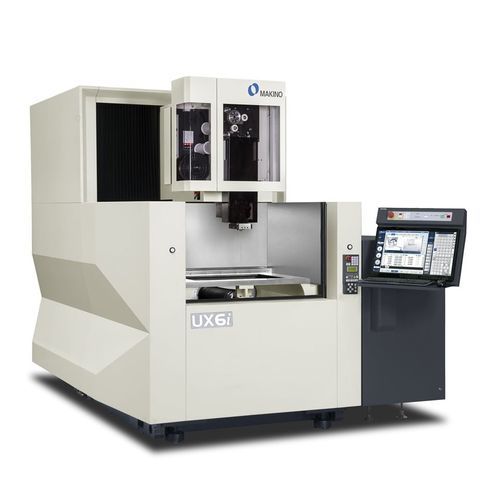

Станок электроэрозионной обработки с проводом UX6i

с проводомс проводомвысокой точности

Обзор
Makino UX6i — проволочно-электроэрозионный станок, разработанный для прецизионной обработки инструментальных сталей и сложных деталей. Использование генератора HFG с более высокой частотой при одновременном снижении тока повышает скорость обработки и улучшает качество поверхности, сокращая время цикла даже в случаях, когда не требуется предельно тонкая отделка. Пример: пуансон из стали H13 толщиной 50 мм (2,0") при целевой шероховатости 10 µin Ra (0,25 µm Ra) был обработан с сокращением времени на 5% и получением шероховатости 8 µin Ra (0,20 µm Ra) при четырехпроходной обработке.

Особенности серии UXi
Термическая стабильность обеспечивается внутренней системой радиаторного охлаждения и высокоточным чиллером, который поддерживает температуру в пределах ±0,1ºC. Платформа UXi также обеспечивает стол с улучшенной точностью плоскостности и автоматический душ для уплотнительной пластины, который поддерживает пластину смазанной и более чистой. Система направляющей проволоки Hyper Drive Extreme, приводимая в действие системой натяжения на базе AC‑серводвигателя, обеспечивает более широкий диапазон настроек натяжения проволоки и улучшенный динамический контроль углов для повышения прямолинейности, размеров, формы и точности углов. Улучшения в протяжке и восстановлении включают протяжку без форсирования (jet-less) для прерывающихся или полых деталей и очень малых стартовых отверстий, усовершенствованную автоматическую протяжку проволоки с отжигом для выпрямления проволоки и возможность протяжки в зазоре после обрыва проволоки для сокращения времени восстановления.

Технические характеристики (метрические)
Стол: 4‑х сторонний 910 x 710 mm
X: 650 mm Y: 450 mm Z: 420 mm
Ось U: ±75 mm
Ось V: ±75 mm
Макс. размер детали: 1000 x 800 x 400 mm (высота)
Макс. масса детали: 1 500 kg
Размер ванны: 1 070 mm x 880 mm
Доступные диаметры проволоки: 0,100 mm, 0,150 mm, 0,200 mm, 0,250 mm, 0,300 mm ø

Технические характеристики (имперские)
Стол: 4‑х сторонний 35.8" x 28.0"
X: 25.6" Y: 17.7" Z: 16.5"
Ось U: ±3.0"
Ось V: ±3.0"
Макс. размер детали: 39.4" x 31.5" x 15.8" (высота)
Макс. масса детали: 3,307 lb
Размер ванны: 1 070 mm x 880 mm (как указано в метрической системе)
Доступные диаметры проволоки: 0.004", 0.006", 0.008", 0.010", 0.012" ø

Технические спецификации

• Модель: UX6i
• Производитель: Makino
• Стол (метрический): 4‑х сторонний 910 x 710 mm — X 650 mm, Y 450 mm, Z 420 mm
• Стол (имперский): 4‑х сторонний 35.8" x 28.0" — X 25.6", Y 17.7", Z 16.5"
• Ход оси U: ±75 mm (±3.0")
• Ход оси V: ±75 mm (±3.0")
• Макс. размер детали: 1000 x 800 x 400 mm (39.4" x 31.5" x 15.8")
• Макс. масса детали: 1 500 kg (3,307 lb)
• Размер ванны: 1 070 mm x 880 mm (42.12" x 34.64")
• Доступные диаметры проволоки: 0,100, 0,150, 0,200, 0,250, 0,300 mm (0.004", 0.006", 0.008", 0.010", 0.012")
• Улучшения генератора HFG: более высокая частота при более низком токе для улучшения качества поверхности и сокращения времени обработки (например: сокращение времени на 5%; достижение 8 µin Ra / 0,20 µm Ra на H13)
• Термоконтроль: внутренний радиатор + высокоточный чиллер, поддерживающий ±0,1ºC
• Стол: повышенная точность плоскостности
• Протяжка: протяжка без форсирования, улучшенная автоматическая протяжка с отжигом, возможность протяжки в зазоре после обрыва проволоки
• Направляющая проволоки: Hyper Drive Extreme Wire Guide System с натяжением от AC‑двигателя и динамическим контролем углов
