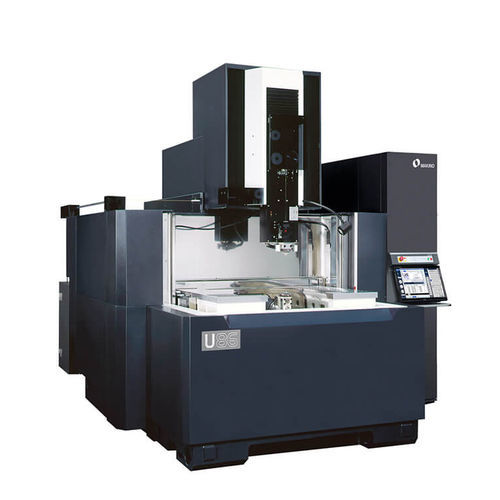

Станок электроэрозионной обработки с проводом U86

с проводомвысокой точностивысокоскоростной

Обзор продукта
Makino U86 — проволочно-электроэрозионный станок, разработанный для крупных и тяжёлых заготовок, допускающий размеры до 1 400 × 987 мм (55,1" × 38,8") и массу до 3 000 кг (6 614 lbs). Он сочетает большие ходы и объём ванны с точностью и контролем процессов, присущими компактным EDM-моделям Makino. Стационарный стол снижает влияние перемещений заготовки и диэлектрика, повышая точность обработки. Встроенный в корпус резервуар диэлектрика уменьшает занимаемую площадь и улучшает термостабильность.

Ключевые особенности

• Стационарный рабочий стол для исключения смещений веса заготовки и диэлектрика, что повышает точность.
• Интегрированный резервуар диэлектрика в основании для уменьшения занимаемой площади и улучшенной термостабильности.
• Подъёмная ванна с доступом с трёх сторон для беспрепятственного доступа к зоне обработки, упрощая загрузку/разгрузку и обслуживание.
• Стандартный ход Z 520 мм (20,47") с опцией 620 мм (24,41"); оба варианта обеспечивают полностью используемый ход без мёртвых зон.
• Возможность обработки очень крупных и тяжёлых заготовок (точные пределы определяются конфигурацией).

Система управления и интерфейс оператора
U86 оснащена системой управления Hyper i от Makino с 24" классным HD широким сенсорным экраном, поддерживающим pinch/swipe/drag. Управление обеспечивает понятный рабочий процесс Program/Setup/Run, продвинутый Handbox, встроенные электронные руководства, обучающие видео и функцию E‑Tech Doctor для помощи операторам и повышения производительности.

Производительность и технологии

• Стандартная H.E.A.T. (High Energy Applied Technology) обеспечивает повышенные скорости обработки и стабильную точность в сложных условиях промывки; применяется две независимые CNC-управляемые промывочные помпы для высокого давления и объёма.
• Система Split‑V Wire Guide с увеличенным сроком службы и сниженным обслуживанием; обеспечивает надёжную автоматическую протяжку проволоки на полной высоте хода Z.
• Режимы обработки оптимизированы для баланса скорости, точности, качества поверхности и низкого расхода проволоки, что снижает эксплуатационные расходы.

Доступность и обслуживаемость
Эргономичный дизайн с подъёмной трёхсторонней ванной для облегчения загрузки/разгрузки крупных деталей и упрощения обслуживания.

Связанные технологии
U86 использует разработки Makino в области эргономики управления (Hyper i), технологий промывки H.E.A.T., направляющих Split‑V и встроенных операторных ресурсов (руководства, видео, E‑Tech Doctor).

Технические характеристики (справочно)

• Габариты плиты модели (справочно): 1 220 × 910 мм.
• Ходы: X: 800 мм, Y: 600 мм, Z: 500 мм (стандарт); ход Z стандартный 520 мм (20,47"), опция 620 мм (24,41").
• Ось U: ±101 мм; Ось V: ±101 мм.
• Размер ванны (метрический): 1 400 × 910 мм.
• Максимальный размер заготовки (импер. справка): 48.0" × 35.8" × 19.7" (опциональный Z 19.7").
• Максимальная масса заготовки: до 3 000 кг (6 614 lbs) — подтверждайте по конфигурации.
• Доступные диаметры проволоки (метрические): 0,20 мм, 0,25 мм, 0,30 мм (импер.: 0,008", 0,010", 0,012").
• Система Split‑V Wire Guide с продлённым сроком службы и автоматической протяжкой при полной высоте хода Z.
• Управление: Hyper i CNC с 24" сенсорным экраном, продвинутый Handbox, встроенные электронные руководства и обучающие видео, E‑Tech Doctor.
• H.E.A.T.: две независимые CNC-управляемые промывочные помпы для высоконапорной и высокообъёмной промывки, сокращающие цикл в сложных условиях промывки.
