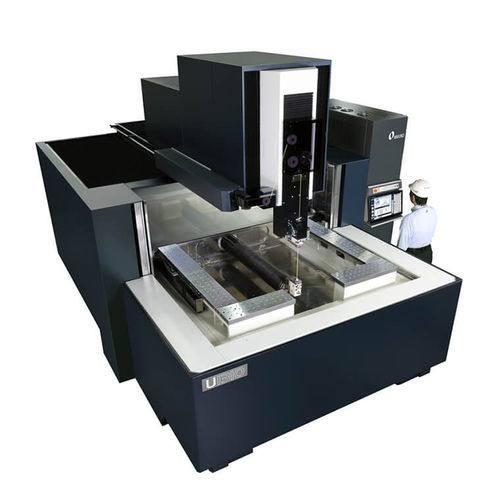

Станок электроэрозионной обработки с проводом U1310

с проводомвысокой точностивысокоскоростной

Обзор Makino U1310 — проволочно-электроэрозионный станок, обеспечивающий высокую точность и производительную обработку на очень большой рабочей площади. Обеспечивает позиционировочную точность ±3 мкм по всей длине хода, технологию Makino H.E.A.T. для низкого расхода проволоки и отличной прямолинейности деталей, а также стационарный стол, поддерживающий детали массой до 6 000 кг. Надёжная автоматическая протяжка проволоки реализуется через Split Precision V-Guide при полной высоте хода Z (620 мм). Программируемый 3-сторонний Drop Tank упрощает загрузку/разгрузку и интеграцию автоматизации.

Особенности

• Высокая точность позиционирования: ±3 мкм (±0,0001”) по всему ходу
• Технология Makino H.E.A.T. для низкого потребления проволоки и отличной прямолинейности деталей
• Стационарный стол поддерживает тяжёлые детали до 6 000 кг (13 228 lbs.)
• Надёжная автоматическая протяжка проволоки при полной высоте хода Z (620 мм / 24,4”)
• Split Precision V-Guide: сниженное обслуживание и срок службы ≈34× дольше по сравнению с круглыми направляющими
• Программируемый 3-сторонний Drop Tank для свободного доступа, упрощённой погрузки/выгрузки и интеграции автоматизации
• Интегрированный резервуар диэлектрика в отливке основания для улучшенной теплоустойчивости и приблизительно на 30% меньшей площади установки
• Система управления Hyper-i с большим 24" HD сенсорным экраном и интуитивными жестами
• Встроенные электронные руководства, обучающие видеоролики, функция помощи E‑Tech Doctor и полнофункциональный продвинутый Handbox

Технические характеристики (метрические) Стол: Opposed L-Shape (1 720 × 1 475 мм)
X: 1 310 мм, Y: 1 010 мм, Z: 520 мм (опция 620 мм)
Ось U: ±101 мм
Ось V: ±101 мм
Максимальный вес заготовки: 6 000 кг
Максимальный размер заготовки: 2 000 × 1 600 мм
Доступные диаметры проволоки: 0,200, 0,250, 0,300 мм Ø

Технические характеристики (имперские) Стол: Opposed L-Shape (67,7” × 58,1”)
X: 51,57”, Y: 39,76”, Z: 20,47” (опция 24,41”)
Ось U: ±3,98”
Ось V: ±3,98”
Максимальный вес заготовки: 13 228 lbs.
Максимальный размер заготовки: 79” × 63”
Доступные диаметры проволоки: 0,008”, 0,010”, 0,012” Ø

Ключевые характеристики

• Модель: U1310
• Тип стола: Opposed L-Shape (программируемый 3-сторонний Drop Tank)
• Ход X × Y × Z (метрический): 1 310 × 1 010 × 520 мм (Z опционально 620 мм)
• Ход X × Y × Z (имперский): 51,57” × 39,76” × 20,47” (Z опционально 24,41”)
• Дополнительные оси: U ±101 мм, V ±101 мм (±3,98” U/V)
• Поддержка заготовки: до 6 000 кг (13 228 lbs.)
• Максимальный размер заготовки: 2 000 × 1 600 мм (79” × 63”)
• Доступные диаметры проволоки: 0,200 / 0,250 / 0,300 мм Ø (0,008”, 0,010”, 0,012” Ø)
• Ключевые технологии: Makino H.E.A.T., Split Precision V-Guide, система управления Hyper-i, интегрированный резервуар диэлектрика
