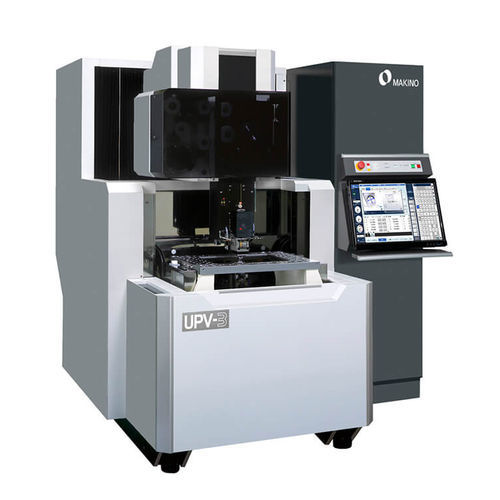

Станок электроэрозионной обработки с проводом UPV-3

с проводомс проводомвысокой точности

Обзор продукта
UPV-3 — проволочно-электроэрозионный станок (Wire EDM), спроектированный для ультраточной обработки и сверхтонкой отделки поверхности. На базе платформы Makino Uj-Series Wire EDM с конструкцией со стационарным столом, UPV-3 соответствует более строгим требованиям точности конструкции и использует масляный диэлектрик для достижения шероховатости поверхности до 0,02 µm Ra (1 µin Ra).

Ключевые характеристики

• Масляный диэлектрик (то же диэлектрическое масло, что и в Sinker EDM), обеспечивающий меньший искровой зазор по сравнению с деинизированной водой.
• Обеспечивает более тонкую отделку поверхности и улучшенное металлургическое качество за счёт обработки при более низких уровнях мощности.
• Сниженная зона термического влияния (HAZ) и минимальный слой переплавления за счёт меньшей мощности разряда.
• Исключает окисление стальных заготовок внутри станка и защищает синтетические материалы, такие как карбид и PCD (предотвращает вымывание связующего/кобальта).
• Стационарная конструкция стола для максимальной точности и повторяемости.
• Трёхсторонняя поднимающаяся рабочая ванна для удобного доступа при эксплуатации и упрощённой загрузки/настройки.
• Система управления Hyper i с широким 24"-классом сенсорного экрана высокого разрешения, поддерживающим жесты pinch/swipe/drag.
• В стандартной комплектации — продвинутый Handbox, электронные руководства на борту, диагностическая функция E-Tech Doctor и обучающие видеоролики для повышения производительности оператора.
• Опционально — интегрированный 3D зонд настройки и поворотный стол (подходит для производства пластин инструментов).
• Стандартная интегрированная система пожаротушения для надёжной длительной работы в режиме без присмотра.
• Подходит для ультраточных применений, таких как прецизионная штамповка, компоненты fine-blanking и производство пластин для режущего инструмента.

Техническая таблица (метрическая)
Стол (рабочий стол): 630 mm x 450 mm
Ходы осей (метрические): X: 370 mm, Y: 270 mm, Z: 220 mm
Максимальный размер заготовки (метрический): 780 mm x 590 mm x 100 mm
Максимальная масса заготовки (метрическая): 350 kg
Размер ванны (метрический): 790 mm x 610 mm

Техническая таблица (english)
Table (work table): 24.8" x 17.71"
Axis travels (english): X: 14.56"; Y: 10.63"; Z: 8.7"
U-Axis: +/-1.97"; V-Axis: +/-1.97"
Maximum Workpiece Size (english): 30.71" x 23.23" x 3.94"
Maximum Workpiece Weight (english): 771 lbs
Tank Size (english): 31.1" x 24.05"

Дополнительные заметки
Масляный диэлектрик позволяет выполнять обработку при значительно более низких уровнях мощности по сравнению с диэлектриком на основе деинизированной воды, обеспечивая улучшенное качество поверхности и металлургические характеристики, предотвращая окисление и сохраняя целостность материалов.
